创建接头块

  1. 打开电气接头零件。
  2. 单击文件 > 另存为以将零件保存到指定位置。

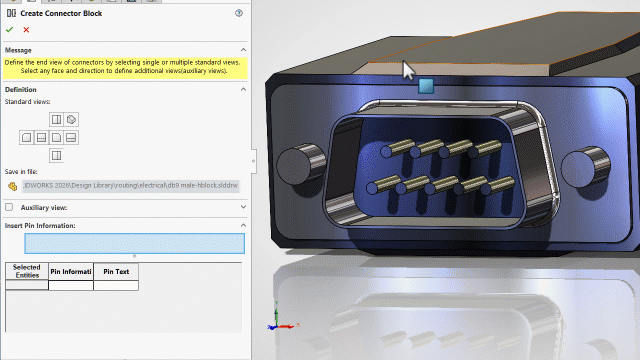

  3. 单击工具 > 布线 > 电气 > 创建接头块 。
  4. 在创建接头块 PropertyManager 中的标准视图下，选择要在工程图文件中显示的视图。

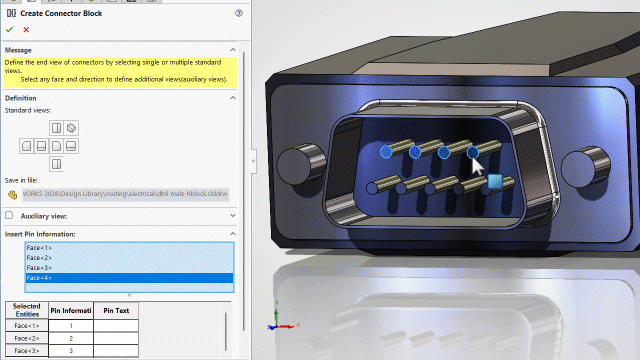

  5. 在插入销钉信息下，选择要标注销钉信息的每个接头的面。
    对于您选择的每个面：
    • 标题为面 <n> 的行将显示在插入销钉信息下。
    • 此时将向所选实体表格中添加一行。

  6. 在所选实体表格中的销钉文本下，输入要在工程图中与相应销钉一起显示的文本。
    • 例如：销钉 1、销钉 2、销钉 3...

  7. 单击 。
  8. 单击文件 > 保存。
    SOLIDWORKS 将创建一个工程图文件，其名称和位置与您在步骤 2 中设置的名称和位置相同。
    在接头块上，注释读数 000 代表接头块的电线或电缆入口点，注释读数 111 代表末端接头的销钉。
    为获得最佳结果，请勿更改这些注释的位置。
