產生連接器圖塊

  1. 開啟電氣連接器零件。
  2. 按一下檔案 > 另存新檔以將零件儲存在指定的位置。
  3. 按一下工具 > 線路設計 > 電路 > 產生連接器圖塊

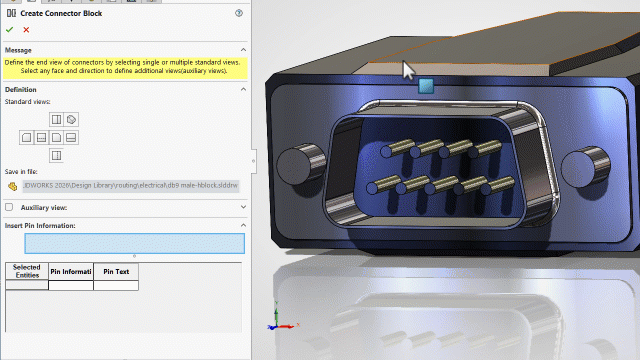

  4. 產生連接器圖塊 PropertyManager 中的標準視角下方,選擇您要在工程圖檔案中顯示的視角。

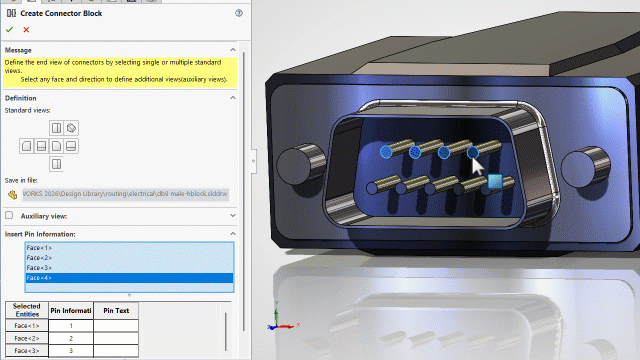

  5. 插入銷資訊下,選擇您要取得銷資訊的每個連接器的面。
    針對您選擇的每個面:
    • 標題為面 <n> 的行會出現在插入銷資訊下。
    • 會將一行加入至所選圖元表格。

  6. 所選圖元表格的銷文字下,輸入您要與對應的銷一起顯示在工程圖中的文字。
    • 例如:銷 1銷 2銷 3...

  7. 按一下
  8. 按一下檔案 > 儲存
    SOLIDWORKS 會以您在步驟 2 中設定的相同名稱與位置產生工程圖檔案。
    在連接器圖塊上,顯示為 000 的註記代表連接器圖塊的電線或電纜進入點,而顯示為 111 的註記則代表終端連接器的銷。
    為獲得最佳結果,請勿更改這些註記的位置。
