重新導向符合線路設計路徑的導引線

在自動產生路線 PropertyManager 中，您可以重新導向符合線路設計路徑的導引線。導引線會辨識最接近的草圖線段，引導至對應的終端連結點，並符合該路徑。

重新導向符合草圖的導引線，有助於盡量減少對其他零組件的干擾，並減少手動調整，使線路設計更快速、更有效率。

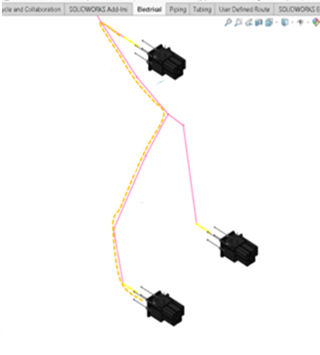

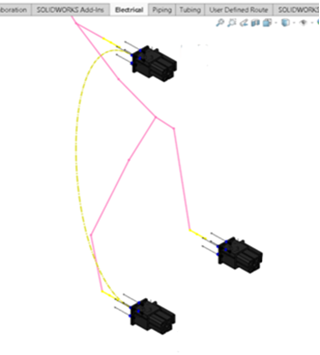

自動產生的導引線，符合終端連接點之間最短的可能路徑 已重新導向符合線路設計路徑的導引線

重新導向符合線路設計路徑的導引線：

  1. 產生 2D 或 3D 草圖，並引導至適當的終端連接點。
  2. 按一下工具 > 電路 > 線路設計 > 自動產生路線。
  3. 在線路設計模式下，選擇導引線。
  4. 選擇追蹤線路設計路徑。
    為確保結果準確，請在合併配線之前使用追蹤線路設計路徑。
  5. 在圖面中，選擇要作為線路設計路徑使用的草圖。

    導引線的預覽，對正所選草圖，顯示在圖面中。

  6. 按一下完成。

    代表線路設計路徑的草圖會在 FeatureManager(特徵管理員) 中顯示為 Routing_pathn。

  7. 按一下。
