Vytváření bloků spojek

  1. Otevřete díl elektrické spojky.
  2. Kliknutím na možnost Soubor > Uložit jako uložíte díl do stanoveného umístění.
  3. Klikněte na možnost Nástroje > Vyznačení trasy > Elektro > Vytvořit blok spojek .

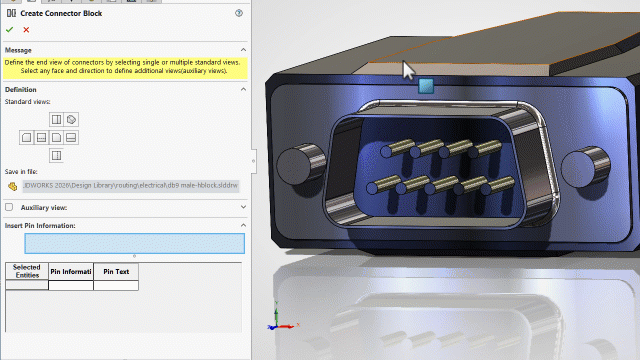

  4. Ve správci PropertyManager Vytvořit blok spojek v části Standardní zobrazení vyberte zobrazení, která chcete, aby byla v souboru výkresu.

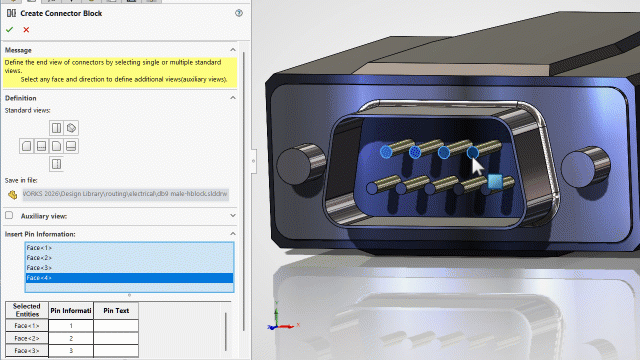

  5. V části Vložit informace o kolíku vyberte plochu jednotlivých spojek, které mají mít informaci o kolíku.
    U každé plochy vyberte:
    • V části Vložit informace o kolíku se zobrazí řádek s názvem Plocha<n>.
    • Do tabulky Vybrané entity se přidá řádek.

  6. V tabulce Vybrané entity v části Text kolíku zadejte text, který se má ve výkresu zobrazovat s odpovídajícími kolíky.
    • Například: Kolík 1, Kolík 2, Kolík 3...

  7. Klikněte na .
  8. Klikněte na možnost Soubor > Uložit.
    SOLIDWORKS vytvoří soubor výkresu se stejným názvem a umístěním, které jste nastavili v kroku 2.
    Na bloku spojek popis s textem 000 představuje vstupní bod vodiče nebo kabelu do bloku spojek a popis s textem 111 představuje kolíky koncových spojek.
    Nejlepších výsledků dosáhnete, když polohu těchto popisů nebudete měnit.
