Přesměrování vodicích čar podle cesty trasy

V nástroji Automaticky vyznačit trasu v PropertyManageru můžete přesměrovat vodicí čáry pro sledování cesty trasy. Vodicí čáry identifikují nejbližší segment skici, který vede k odpovídající koncové spojce, a tuto cestu sledují.

Přesměrování vodicích čar, aby následovaly skicu, pomáhá minimalizovat kolizi s jinými součástmi a omezuje ruční úpravy, což urychluje a zefektivňuje vyznačení trasy.

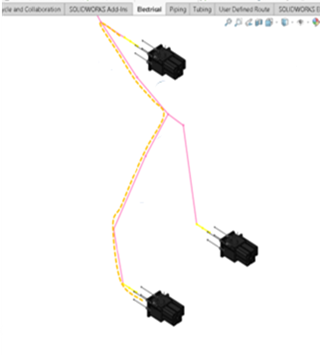

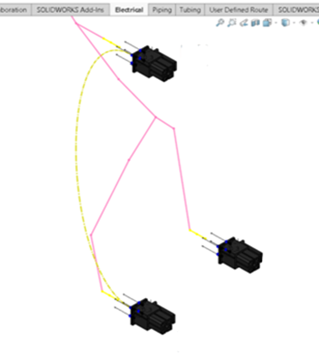

Automaticky generované vodicí čáry, které sledují nejkratší možnou cestu mezi koncovými spojkami Přesměrované vodicí čáry po trase

Přesměrování vodicích čar sledujících cestu trasy:

  1. Vytvořte 2D nebo 3D skicu, která vede k příslušnému koncovému konektoru.
  2. Klikněte na možnost Nástroje > Elektro > Vyznačení trasy > Automaticky vyznačit trasu.
  3. V části Režim vyznačení trasy vyberte položku Vodicí čáry.
  4. Vyberte Sledovat cestu vyznačení trasy.
    Chcete-li zajistit přesné výsledky, před sloučením vodičů použijte funkci Sledovat cestu vyznačení trasy.
  5. V grafické ploše vyberte skici, které chcete použít jako cesty trasy.

    V grafické ploše se zobrazí náhled vodicích čar zarovnaných s vybranou skicou.

  6. Klepněte na Hotovo.

    Skici představující cestu trasy se zobrazí ve stromu FeatureManager jako Routing_pathn.

  7. Klikněte na .
