Použití nástroje Převést entity

Chcete-li převést entitu:

  1. V otevřené skice klepněte na modelovou hranu, smyčku, plochu, křivku, vnější obrys skici, sadu hran nebo sadu křivek.
    Po kliknutí na nástroj Převést entity můžete kliknout také na entitu.
    Příklady:

    K převedení hran plochy vyberte plochu.



    Vyberte plochu, stiskněte klávesu Ctrl a vyberte hranu smyčky. Software vybere jen smyčku.

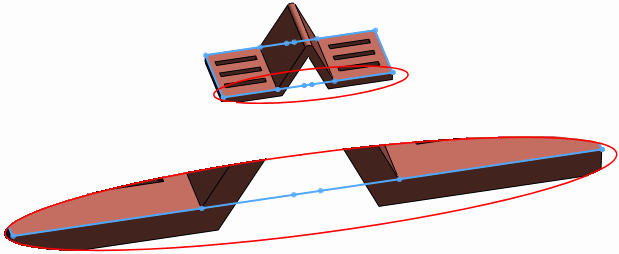

    Výběrem sousedících ploch vyberte celý obrys plochy. Úseky čáry odpovídají každé ploše.

  2. Klikněte na tlačítko Převést entity (panel nástrojů Skica) nebo na Nástroje > Nástroje pro skici > Převést entity.
    Budou vytvořeny následující vztahy:
    Na hraně Vytváří se mezi křivkou nové skici a entitou, takže křivka bude aktualizována při každé změně entity.
    Pevná Vytváří se interně na koncových bodech entity skici tak, aby skica zůstala úplně definovaná. Tento vnitřní vztah není zobrazen při použití možnosti Zobrazit/odstranit vztahy. Vztah Pevný odeberete přetažením koncových bodů pomocí myši.
    Pokud vytváříte součást nebo prvek v kontextu sestavy a v nabídce Nástroje > Možnosti > Vnější odkazy je zaškrtnuto políčko Umožnit vytváření odkazů vně modelu, vztahy skici se nevytvoří. Viz Kontrola vytváření externích odkazů.
  3. Ve správci PropertyManager klepnutím na Vybrat navazující převeďte všechny sousedící entity skici.
    Můžete převést vnitřní smyčky entity nebo entity plochy modelu automaticky s použitím možnosti Vybrat všechny vnitřní smyčky nástroje Převést entity.
  4. Klikněte na .
