Création de blocs de connecteurs

  1. Ouvrez une pièce de connecteur électrique.
  2. Cliquez sur Fichier > Enregistrer sous pour enregistrer la pièce à un emplacement désigné.
  3. Cliquez sur Outils > Routage > Electrique > Créer un bloc de connecteur .

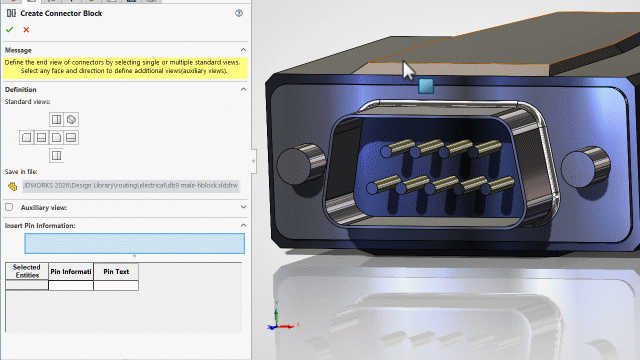

  4. Dans le PropertyManager Créer un bloc de connecteur, sous Vues standard, sélectionnez les vues que vous souhaitez voir apparaître dans le fichier de mise en plan.

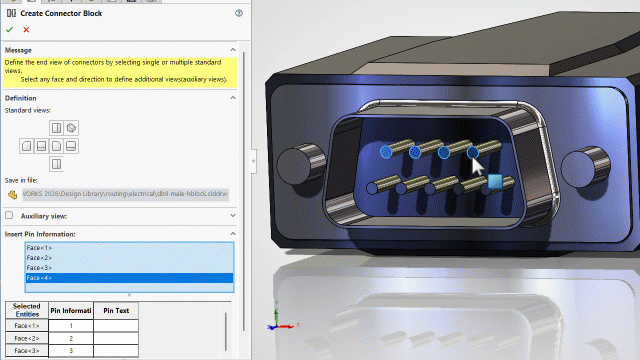

  5. Sous Insérer les informations sur la broche, sélectionnez la face de chaque connecteur pour laquelle vous souhaitez obtenir des informations.
    Pour chaque face sélectionnée :
    • Une ligne intitulée Face <n> s'affiche sous Insérer les informations sur la broche.
    • Une ligne est ajoutée à la table Entités sélectionnées.

  6. Dans la table Entités sélectionnées, sous Texte de l'axe, saisissez le texte à afficher avec les broches correspondantes dans la mise en plan.
    • Exemple : Broche 1, Broche 2, Broche 3...

  7. Cliquez sur .
  8. Cliquez sur Fichier > Enregistrer.
    SOLIDWORKS crée un fichier de mise en plan avec le même nom et le même emplacement que ceux définis à l'étape 2.
    Sur le bloc de connecteur, l'annotation 000 représente le point d'entrée du câble ou du fil du bloc de connecteur, tandis que l'annotation 111 représente les broches des connecteurs d'extrémité.
    Pour de meilleurs résultats, ne modifiez pas les positions de ces annotations.
