Vous pouvez sélectionner la combinaison appropriée de type et d'ordre d'ajustement pour un coin complexe dans la zone graphique.
Pour sélectionner les sorties de coins en fonction du type et de l'ordre d'ajustement :
- Ouvrez une pièce de système de structures.
- Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur Gestion des coins, puis cliquez sur Editer la fonction
.
- Dans la zone graphique, sélectionnez un coin complexe.
- Dans la boîte de dialogue Combinaisons complexes de coin ajusté, sélectionnez des options pour représenter les sorties d'un coin en fonction du type et de l'ordre d'ajustement.
- Cliquez sur
ou
pour sélectionner d'autres combinaisons.
- Cliquez sur
.
Les options de sortie apparaissent dans la zone graphique lorsque trois membres ou plus se rencontrent en un point.

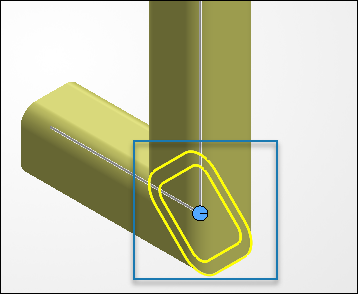

Lorsque des éléments se rencontrent en un point, les contours jaunes affichent la surface ajustée.
