Réservation des câbles

Vous pouvez réserver les câbles.

1. Pour réserver des câbles, effectuez l'une des opérations suivantes :
   • Cliquez sur Synoptique > Réservation de câbles .
   • Cliquez à l'aide du bouton droit sur un câble de synoptique, puis cliquez sur Réserver des brins et des câbles .

   Commande	Description
   Nouveau câble	Ouvre le catalogue de câbles, dans lequel vous sélectionnez les références à ajouter au projet électrique. Pour plus d'informations, voir
   Supprimer	Supprime les câbles choisis. Il est impossible de supprimer un câble dont les brins sont utilisés.
   Propriétés	Affiche les propriétés du câble sélectionné. Pour plus d'informations, voir
   Dupliquer	Copie des câbles (individuels ou multiples), y compris toutes les propriétés associées comme la pièce et le chemin de fonction. La numérotation est automatiquement incrémentée.
   Remplacer	Remplace le câble sélectionné par un autre câble du catalogue. Le nouveau câble doit comporter au moins autant de brins que le câble remplacé.
   Commuter	Permute le tenant et l'aboutissant du câble.
   Dissocier les brins	Déconnecte les brins de câbles sélectionnés.
   Permuter les brins de câble	Permet de permuter deux brins de câble sélectionnés. Assurez-vous qu'au moins un brin est connecté aux fils. Après la permutation, l'application réaffecte automatiquement les fils aux brins. Vous pouvez permuter des brins de câble de différents types ou propriétés.
   Annuler	Annule la dernière commande utilisée.
   Rétablir	Annule le résultat de la dernière commande Annuler utilisée.
   Aller dans le folio	Permet d'accéder à la schématique où le câble ou le brin est placé.
   Accéder au navigateur	Ouvre le navigateur de composants et met en surbrillance le composant d'origine du câble.
   Mode Arborescent	Permet de gérer le type d'affichage de la liste des câbles. Les câbles peuvent être regroupés par fonction ou par tenant / aboutissant.
   Filtres	Permet à l'onglet Filtre de filtrer la liste des circuits.
   Automatique	Sélectionne les câbles automatiquement.
   Manuel	Sélectionne les câbles manuellement.
   Câbles pré-réservés	Permet de masquer automatiquement tous les câbles, sauf ceux qui ont été réservés.

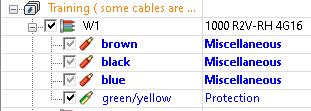

2. Sélectionnez les brins.
3. Sélectionnez le câble pour sélectionner tous les brins.
   Choisissez Automatique ou Manuel pour sélectionner les brins.


4. Cliquez sur OK pour enregistrer la sélection.

   Un élément de texte correspondant au câble sélectionné est placé automatiquement sur la ligne. Le style et le contenu de ce texte peuvent être personnalisés dans l'ongle Texte des propriétés du projet électrique.

   Les brins de câble sont réservés. Ils ne sont pas installés.
