In Teilen oder Baugruppen mit mehreren Konfigurationen können Sie alle Konfigurationen in einzelne Teil- oder Baugruppendateien aufteilen und diese einzelnen Dateien speichern. Sie können die Referenzen auf den Verwendungsort nach der Aufteilung aktualisieren.
Vorteile: Diese Funktion bietet eine alternative Methode für die Arbeit mit Modellkonfigurationen.
So teilen Sie Konfigurationen in einzelne Dateien auf:
- Öffnen Sie ein Teil oder eine Baugruppe mit mehreren Konfigurationen.

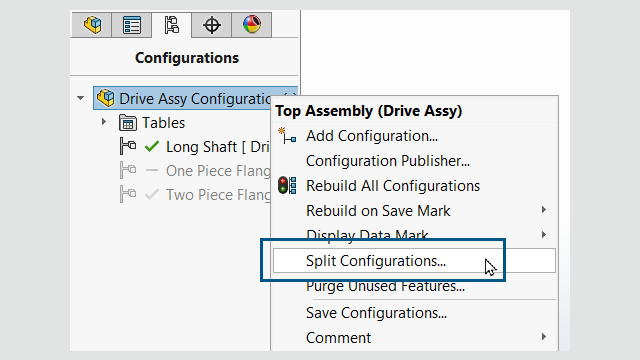

- Klicken Sie im ConfigurationManager
mit der rechten Maustaste auf den Dateinamen oben im Strukturbaum oder auf eine beliebige Konfiguration im Strukturbaum und klicken Sie dann auf Konfigurationen aufteilen.Das Dialogfeld Konfigurationen als neue Dateien aufteilen wird geöffnet.
- Sie können die folgenden Optionen festlegen:
- Am Verwendungsort aktualisieren. Aktualisiert alle Referenzen des Originalteils in den Baugruppen oder Zeichnungen in neu erstellten physischen Produktdateien in geöffneten und nicht gespeicherten Dateien. Wenn Sie diese Option deaktivieren, ist die Tabelle Verwendungsort nicht verfügbar.
- Verwendungsort. Zeigt alle geöffneten speicherbaren Baugruppen oder Zeichnungen des Teils oder der Baugruppe an, das bzw. die konfiguriert wird. Wenn Sie ein Kontrollkästchen aktivieren, aktualisiert die Software die Referenzen der ausgewählten Baugruppen und Zeichnungen mit den neuen aufgeteilten Teilen.
- Dateipositionen. Öffnet das Dialogfeld Dateipositionen. Sie können die Referenzen für den Verwendungsort von geöffneten und nicht speicherbaren Baugruppen- und Zeichnungsdateien aktualisieren, wenn die Konfigurationen aufgeteilt werden.
- Für Kompatibilität mit 3DEXPERIENCE aktualisieren. Erstellt einzelne physische Produktdateien.
- Klicken Sie auf Speichern.
Alle Konfigurationen werden in getrennte Dateien aufgeteilt, die sich am selben Speicherort wie die Originaldatei befinden. Die Dateinamen sind <original file name>.<configuration
name>.SLDPRT oder SLDASM. Beispiel: Bei einem Teil mit dem Namen BasePart.SLDPRT, dessen aufgeteilte Konfiguration den Namen LongHandle trägt, lautet der Name der aufgeteilten Konfiguration BasePart.LongHandle.SLDPRT.
