Creazione di blocchi connettore

  1. Aprire un componente del connettore elettrico.
  2. Fare clic su File > Salva con nome per salvare la parte in una posizione designata.
  3. Fare clic su Strumenti > Instradamento > Elettrico > Crea blocco connettore .

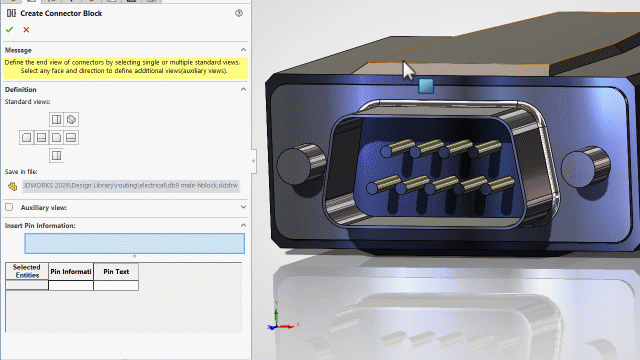

  4. Nel PropertyManager Crea blocco connettore, in Viste standard, selezionare le viste che si desidera visualizzare nel file di disegno.

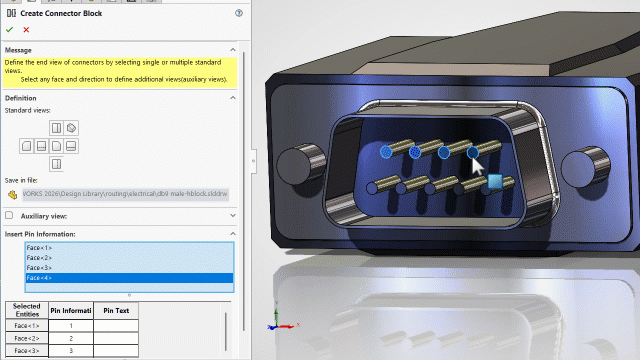

  5. In Inserisci informazioni pin, selezionare la faccia di ciascun connettore per cui si desidera avere informazioni sui pin.
    Per ogni faccia selezionata:
    • Viene visualizzata una riga intitolata Faccia <n> in Inserisci informazioni sui pin.
    • Viene aggiunta una riga alla tabella Entità selezionate.

  6. Nella tabella Entità selezionate, in Testo pin, immettere il testo che si desidera visualizzare con i pin corrispondenti nel disegno.
    • Ad esempio: Pin 1, Pin 2, Pin 3...

  7. Fare clic su .
  8. Fare clic su File > Salva.
    SOLIDWORKS crea un file di disegno con lo stesso nome e la stessa posizione impostati al punto 2.
    Sul blocco connettori, la lettura dell'annotazione 000 rappresenta il punto di ingresso del cavo o del filo del blocco connettori e la lettura dell'annotazione 111 rappresenta i pin dei connettori terminali.
    Per ottenere risultati ottimali, non modificare le posizioni di queste annotazioni.
