Uso di Converti entità

Per convertire un'entità:

  1. In uno schizzo aperto, fare clic su un bordo del modello, un loop, una faccia, una curva o un contorno di schizzo esterno, un insieme di bordi o di curve.
    È anche possibile fare clic su un'entità dopo aver fatto clic sullo strumento Converti entità .
    Esempi:

    Selezionare una faccia per convertire i bordi della faccia.



    Selezionare una faccia, quindi premere Ctrl e selezionare un bordo del loop. Il software seleziona solo il loop.

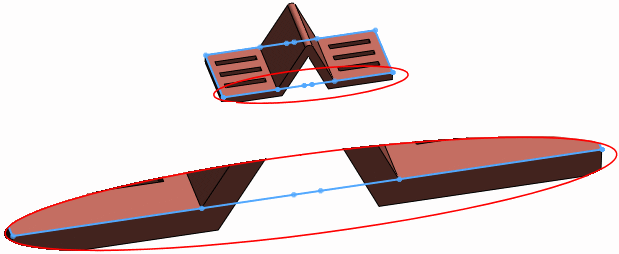

    Selezionare le facce contigue per ottenere un contorno completo delle facce. I segmenti di linea corrispondono ad ogni faccia.

  2. Fare clic su Converti entità (barra degli strumenti Schizzo) o su Strumenti > Strumenti di schizzo > Converti entità.
    Vengono create le relazioni seguenti:
    Sul bordo Creata tra la nuova curva dello schizzo e l'entità, in modo che la curva cambi se si aggiorna l'entità.
    Fisso Creata internamente sui punti estremi dell'entità di schizzo in modo che lo schizzo rimanga totalmente definito. Questa relazione interna non viene visualizzata quando si utilizza Mostra/elimina relazioni. Rimuovere la relazione Fisso trascinando i punti estremi.
    Se si sta creando un componente o una funzione nel contesto di un assieme e l'opzione Consenti creazione di riferimenti esterni al modello è deselezionata in Strumenti > Opzioni > Riferimenti esterni , le relazioni di schizzo non vengono create. Vedere Controllo della creazione dei riferimenti esterni.
  3. Nel PropertyManager, fare clic su Seleziona catena per convertire tutte le entità di schizzo contigue.
    È possibile convertire i loop interni di un'entità o le entità della faccia di un modello automaticamente con l'opzione Seleziona tutti loop interni dello strumento Converti entità.
  4. Fare clic su  .
