コネクタ ブロックの作成

  1. 電気コネクタ部品を開きます。
  2. ファイル（File） > 指定保存（Save as）をクリックして、指定した場所に部品を保存します。
  3. ツール（Tools） > ルーティング（Routing） > 電気（Electrical） > コネクタ ブロックの作成（Create Connector Block） をクリックします。

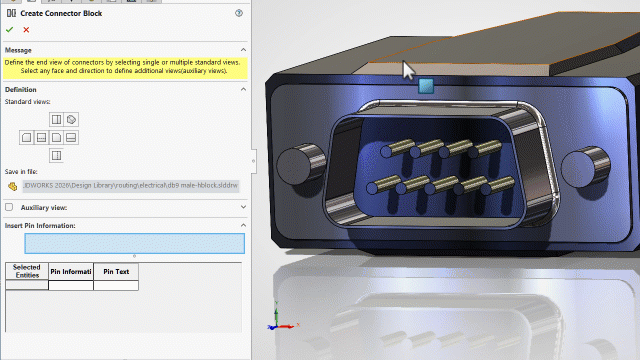

  4. コネクタ ブロックの作成（Create Connector Block）PropertyManager の標準表示（Standard Views）で、図面ファイルに表示するビューを選択します。

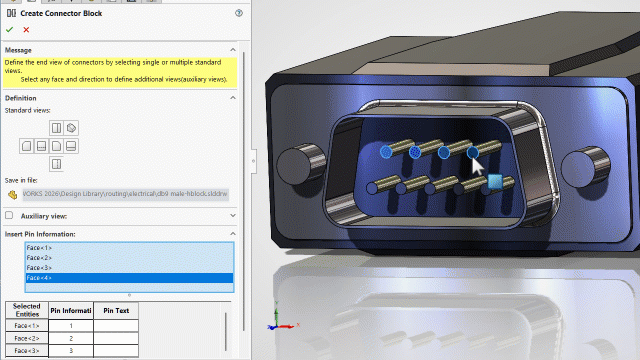

  5. ピン情報の挿入（Insert Pin Information）で、ピン情報を含める各コネクタの面を選択します。
    選択した各面に対して:
    • ピン情報の挿入（Insert Pin Information）の下に、面 <n>（（Face <n>））というタイトルの行が表示されます。
    • 選択エンティティ（Selected Entities）テーブルに直線が追加されます。

  6. 選択エンティティ（Selected Entities）テーブルのピンのテキスト（Pin Text）に、図面内の対応するピンと共に表示するテキストを入力します。
    • 例: ピン 1、ピン 2、ピン 3...

  7. をクリックします。
  8. ファイル（File） > 保存（Save）をクリックします。
    SOLIDWORKS では、ステップ 2 で設定したのと同じ名前と場所で図面ファイルが作成されます。
    コネクタ ブロックでは、アノテート アイテムの 000 は、コネクタ ブロックのワイヤまたはケーブルのエントリ ポイントを表し、アノテート アイテムの 111 は、端コネクタのピンを表します。
    最適な結果を得るために、これらのアノテート アイテムの位置を変更しないでください。
