テンプレート、データム、追加する穴など、穴テーブルのプロパティを指定します。
穴テーブル（挿入） PropertyManager を開くには:
- （テーブル ツールバーの）穴テーブル（Hole Table）
をクリックするか、またはをクリックします。
テーブル テンプレート
テンプレートを検索テンプレートを検索
をクリックし、標準またはユーザー定義のテンプレートを選択します。このオプションはテーブルを挿入する場合のみ使用できます。ソフトウェア付属の穴テーブル テンプレートでは、デフォルトのフォーマットに列を追加します。次の場所にあります:インストール_ディレクトリ
\lang\japanese標準テンプレート (standard hole table--letters.sldholtbt および standard hole table--numbers.sldholtbt) では、TAG、XLOC、YLOC、および SIZE の各列が作成されます。1 つのテンプレートではアルファベット タグを使用し、それ以外のテンプレートでは数値タグを使用します。すべてのサイズとタグは、組み合わされることなく、個別に表示されます。
穴テーブルのテンプレートを組み合わせて、
TAG、
XLOC、
YLOC、および
SIZE の各列を作成できます。 サイズやタグと、アルファベット タグや数値タグとの組み合わせによって異なります。 次のテンプレートがあります：
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined--numbers.sldholtbt
テーブル位置（Table Position）
|
アンカーポイントに添付
|
指定のコーナーをテーブル アンカーに添付します。
|
タグの順序
穴がタグ付けされる順序を定義する方法を指定します。
| XY |
タグを、X-Y 座標を使用して、選択したデータムの最も近くに並べます。 |
| 短縮ツール パス |
タグを、同じサイズのすべての穴の間の最短の長さのパスに沿って並べます。 |
| 放射状 |
タグを、回転すなわち旋盤部品に対して放射状に並べます。 |
データム
テーブルを挿入する際、原点（Origin）が指定可能になるため、頂点を選択します。原点をX軸とY軸で定義するには、X軸方向の参照X Axis Direction Reference）をクリックし、グラフィックス領域で平行なモデル エッジを選択します。続いてY軸方向の参照（Y Axis Direction Reference）を選択し、グラフィックス領域で垂直なモデル エッジを選択します。
テーブルが作成されたあと、データム基準をもう一つの位置へドラッグできます。または、データム定義を編集できます。テーブルで、位置を表す値が更新されます。
穴
それぞれの穴エッジを選択するか、モデル面を選択し、面上の全ての穴を選択します。
タグ タイプ
| A, B, C... |
英数字のタグ ラベルを使用します。 アルファベットのタグでは、文字のプレフィックス（接頭語）が特定の穴サイズを表し、数字がインスタンスを表します。 開始（Start at）に開始文字を設定します。 |
| 1, 2, 3 |
数値タグ ラベルを使用します。 開始（Start at）に開始数値を設定します。 |
| 手動 |
複数のカスタム タグ プレフィックスを定義できます。 |
テーブルに従って、表示される注記が変更されます。
|
|
A, B, C...
|
|
|
1, 2, 3
|
枠
| |
ドキュメント設定を使用 |
で設定された境界オプションを使用します。 |
 |
外枠（Box Border） |
テーブルの外枠の線の太さを設定します。 |
|
境界線 |
テーブル枠内の境界線の太さを設定します。 |
レイヤー
 |
レイヤー |
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。 |
テキスト フォーマット
| すべて大文字 |
選択して、テーブルのすべての文字が大文字になるように指定します。 |

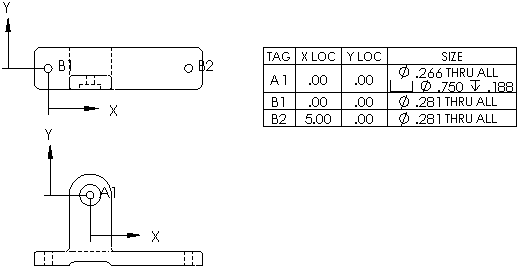

次のビュー
このオプションはテーブルを挿入する場合のみ使用できます。
データムと
穴を他の図面ビューに設定することができます。一つの穴テーブルは幾つかの図面ビューを含むことができます。穴テーブルが、ビューごとに 1 つのデータムとともに追加されます。ラベルは、ビュー全体で同じものが使用されます。
