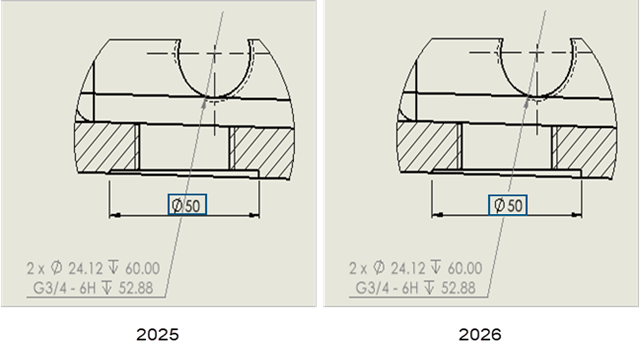

寸法線にブレークを追加して、寸法文字が重ならないようにすることができます。
寸法文字の周囲の寸法線にブレークを追加するには:
- 寸法文字と重なる寸法線を右クリックし、寸法のブレークを追加（Add Dimension Break）をクリックします。
- オプション: 寸法のブレークを追加した後、右クリックすると、以下を選択できます:
- 寸法のブレークを削除（Remove Dimension Breaks）。既存の寸法ブレークを除去します。
- 寸法のブレークを更新（Update Dimension Break）。既存の寸法ブレークを修正します。
