케이블 커넥터를 사용하여 어셈블리에서 보조 멤버 역할을 하거나 부하 리프팅 작업을 수행하는 케이블, 로프 또는 체인을 시뮬레이션할 수 있습니다.
솔리드 면, 쉘 모서리, 솔리드 또는 쉘의 꼭지점 사이에 케이블 커넥터를 정의하거나 꼭지점-면, 꼭지점-원형 모서리 및 원형 모서리-면 조합을 정의할 수 있습니다.
케이블 커넥터는 인장 하중을 받을 때 축력을 전달하는 장력 전용 요소입니다. 케이블 커넥터는 두 끝 사이의 거리가 초기 길이 또는 초기 인장된 길이를 초과하는 경우에만 활성화됩니다. 이때 케이블은 인장 응력을 발생시키고 구조를 지지하는 데 도움이 됩니다.
케이블 커넥터는 분산 커플링 공식을 사용하여 케이블의 끝 조인트에 있는 참조 노드를 선택한 면 또는 모서리의 커플링 노드 그룹에 연결합니다. 꼭지점을 선택하면 케이블이 영향 영역 내의 주변 노드 그룹에 연결됩니다. 분산 커플링은 커플링 노드의 모션을 참조 노드의 평행이동 모션으로 구속합니다.
케이블 커넥터를 사용하여 시뮬레이션을 실행하면 축력 및 토크와 같은 커넥터의 하중을 나열할 수 있습니다. 케이블이 장력을 위해 설계되었고 굽힘 강성이 없는 경우 전단력과 굽힘 모멘트는 유효한 결과가 아닙니다. 선택 순서에 따라 첫 번째 참조 노드에서 두 번째 참조 노드로 정의되는 케이블의 로컬 좌표계에 대한 결과가 보고됩니다. 축력은 커넥터의 로컬 축을 기준으로 해당 방향에 따라 양수 또는 음수 값이 표시될 수 있습니다. 케이블에 압축 하중이 가해지면 케이블이 느슨해지고 축력이 0으로 보고됩니다.

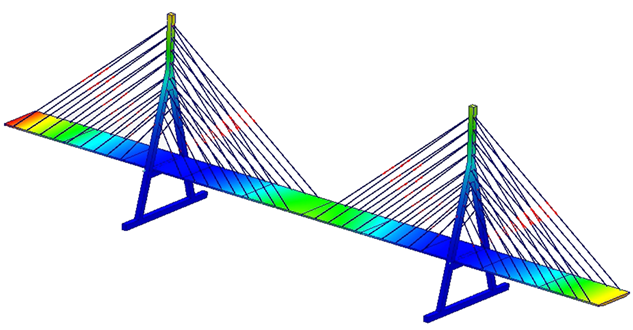

케이블 커넥터 하중 결과는 보고된 하중과 정의된 안전한 축 강도를 기반으로 색상 코딩됩니다. 이렇게 하면 케이블 커넥터가 과도한 응력을 받고 있는지, 안전 한계 내에 있는지, 또는 압축을 받고 있어 비활성 상태인지 빠르게 평가할 수 있습니다.
| 색 |
설명 |
| 녹색(안전 한도 내) |
보고된 케이블 축력은 지정된 안전 축 강도 내에 있습니다. |
| 빨간색(과도한 응력) |
보고된 케이블 축력이 지정된 안전 축 강도를 초과합니다. |
| 노란색(비활성) |
보고된 케이블 축력이 0입니다(케이블이 느슨하거나 압축을 받고 있음). |
케이블 커넥터는 선형 정적 스터디에서 지원되며 SOLIDWORKS Simulation Professional과 SOLIDWORKS Simulation Premium에 함께 제공됩니다.
