라우팅 경로를 따르는 안내선 리디렉션

자동 라우팅 PropertyManager에서 라우팅 경로를 따르는 안내선을 리디렉션할 수 있습니다. 안내선은 해당 끝 커넥터에 연결되는 가장 가까운 스케치 선분을 식별하고 그 경로를 따릅니다.

스케치를 따라 안내선을 리디렉션하면 다른 부품과의 간섭을 최소화하고 수동 조정을 줄여 라우팅을 더욱 빠르고 효율적으로 할 수 있습니다.

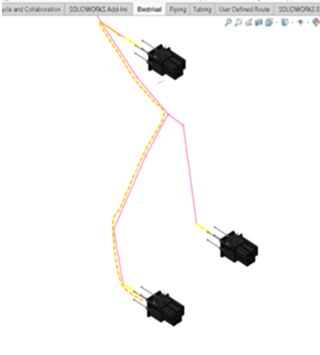

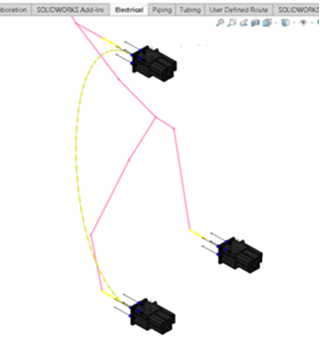

끝 커넥터 사이의 가능한 가장 짧은 경로를 따라 자동으로 생성된 안내선 라우팅 경로를 따르는 안내선 리디렉션됨

라우팅 경로를 따르는 안내선을 리디렉션하려면 다음을 수행합니다.

  1. 적절한 끝 커넥터로 이어지는 2D 또는 3D 스케치를 작성합니다.
  2. 도구 > 전기 > 라우팅 > 자동 라우팅을 클릭합니다.
  3. 라우팅 모드에서 가이드라인을 선택합니다.
  4. 라우팅 경로 따르기를 선택합니다.
    정확한 결과를 얻으려면 전선을 합치기 전에 라우팅 경로 따르기를 사용합니다.
  5. 그래픽 영역에서 라우팅 경로로 사용할 스케치를 선택합니다.

    선택한 스케치에 맞춰 정렬된 안내선의 미리보기가 그래픽 영역에 표시됩니다.

  6. 마침을 클릭합니다.

    라우팅 경로를 나타내는 스케치가 FeatureManager 디자인 트리에 Routing_pathn로 나타납니다.

  7. 를 클릭합니다.
