Złącze kabla można wykorzystać do symulacji kabli, lin lub łańcuchów w złożeniu, które działają jako elementy podtrzymujące lub wykonują operacje podnoszenia ładunku.
Można określić połączenia kabla pomiędzy ścianami brył, krawędziami skorup, wierzchołkami (brył lub skorup) albo kombinacją wierzchołków do ścian lub wierzchołków do krawędzi kołowych lub krawędzi kołowych do ścian.
Złącza kabli są elementami podlegającymi tylko rozciąganiu, które przenoszą siły osiowe, gdy są poddawane obciążeniu rozciągającemu. Złącze kabla staje się aktywne tylko wtedy, gdy odległość między dwoma końcami przekracza jego początkową lub wstępnie naprężoną długość, w którym to punkcie kabel tworzy naprężenia rozciągające i pomaga w podpieraniu konstrukcji.
Złącze kablowe wykorzystuje formułę rozprowadzonego sprzężenia do połączenia węzła odniesienia, który znajduje się na połączeniach końcowych kabla, z grupą węzłów sprzęgających wybranej ściany lub krawędzi. Jeżeli wybierzemy wierzchołek, kabel zostanie połączony z grupą otaczających węzłów w obszarze oddziaływania. Połączenie rozprowadzone wiąże ruch węzłów połączenia z ruchem translacyjnym węzła odniesienia.
Po uruchomieniu symulacji ze złączami kabli można zobaczyć siły na złączach, takie jak siła osiowa lub moment. Siła ścinająca i moment zginający nie są prawidłowymi wynikami, ponieważ kabel jest przeznaczony do naprężenia i nie ma sztywności zginającej. Wyniki są raportowane w odniesieniu do lokalnego układu współrzędnych kabla, który jest definiowany od pierwszego węzła odniesienia do drugiego, w oparciu o kolejność wyboru. Siła osiowa może wykazywać wartość dodatnią lub ujemną, w zależności od kierunku względem lokalnej osi złącza. Jeżeli kabel doświadcza obciążeń ściskających, staje się luźny i zgłasza siłę osiową jako zero.

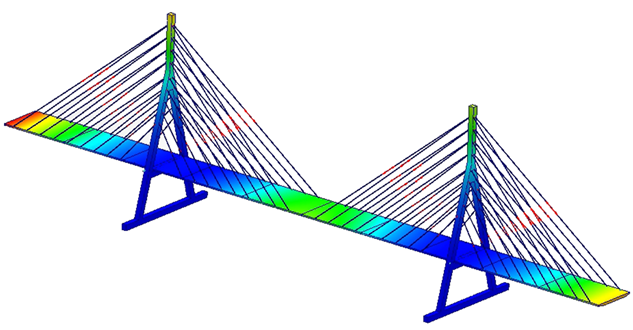

Wyniki siły złącza kabla są oznaczone kolorami na podstawie zgłoszonych sił i zdefiniowanej bezpiecznej siły osiowej. To pomaga szybko ocenić, czy złącze kabla jest przeciążone, czy mieści się w granicach bezpieczeństwa, czy też jest nieaktywne, ponieważ jest poddane kompresji.
| Kolor |
Opis |
| Zielony (w granicach bezpieczeństwa) |
Podana siła osiowa kabla mieści się w zakresie określonej bezpiecznej wytrzymałości osiowej. |
| Czerwony (nadmierne naprężenie) |
Podana siła osiowa kabla przekracza określoną bezpieczną wytrzymałość osiową. |
| Żółty (nieaktywny) |
Podana siła osiowa kabla wynosi zero (kabel jest luźny lub nadmiernie ściśnięty). |
Złącze kabla jest obsługiwane w badaniach statycznych liniowych i jest dostępne w SOLIDWORKS Simulation Professional i SOLIDWORKS Simulation Premium.
