Przekierowanie linii wytyczających podążania ścieżką trasy

W menedżerze właściwości PropertyManager Automatyczna trasa można przekierować linie wytyczające podążania ścieżką trasy. Linie wytyczające identyfikują najbliższy segment szkicu, który prowadzi do odpowiadającego mu złącza końcowego i podążają tą ścieżką.

Przekierowanie linii wytyczających podążanie za szkicem pomaga zminimalizować przenikanie do innych komponentów i zmniejsza konieczność ręcznej regulacji, dzięki czemu wyznaczanie tras jest szybsze i bardziej wydajne.

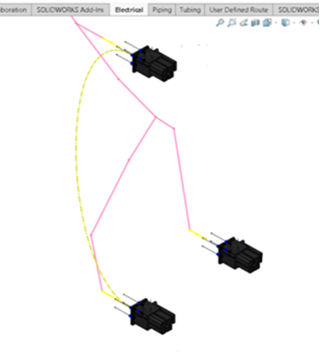

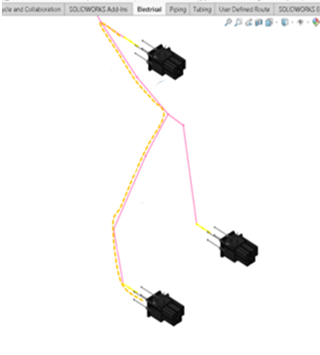

Automatycznie wygenerowane linie wytyczające wzdłuż najkrótszej możliwej ścieżki pomiędzy końcowymi złączami Przekierowano linie wytyczające trasę

Aby przekierować linie wytyczające podążania ścieżką trasy, należy:

  1. Utworzyć szkic 2D lub 3D, który prowadzi do odpowiedniego złącza końcowego.
  2. Kliknąć Narzędzia > Elektryka > Wyznaczanie trasy > Automatyczna trasa.
  3. W części Tryb wyznaczania trasy wybrać Linie wytyczające.
  4. Wybrać Podążaj ścieżką wyznaczania trasy.
    Aby zapewnić dokładne wyniki, należy użyć polecenia Podążaj ścieżką wyznaczania trasy przed scaleniem przewodów.
  5. W obszarze graficznym wybrać szkice do użycia jako ścieżki trasy.

    Podgląd wytycznych, zsynchronizowany z wybranym szkicem, wyświetla się w obszarze graficznym.

  6. Kliknąć Gotowe.

    Szkice reprezentujące ścieżkę trasy pojawią się w drzewie projektu FeatureManager jako Routing_pathn.

  7. Kliknąć .
