Em peças ou montagens que têm várias configurações, você pode dividir todas as configurações em arquivos individuais de peças ou montagens e salvar esses arquivos individuais. Você pode atualizar as referências de local de uso após a divisão.
Benefícios: Essa funcionalidade oferece uma maneira diferente de trabalhar usando configurações de modelos.
Para dividir configurações em arquivos individuais:
- Abra uma peça ou montagem que tenha várias configurações.

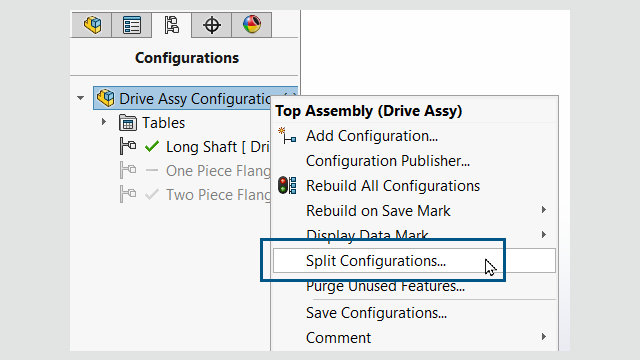

- No ConfigurationManager
, clique com o botão direito do mouse no nome do arquivo, na parte superior da árvore ou em qualquer configuração na árvore, sem seguida, clique em Dividir configurações.A caixa de diálogo Dividir configurações como novos arquivos é aberta.
- Você pode especificar estas opções:
- Atualizar local de uso. Atualiza todas as referências da peça original em montagens ou desenhos para arquivos de produto físico únicos recém-criados em arquivos abertos e sem memória. Se você desmarcar essa opção, a tabela Local de uso não ficará disponível.
- Local de uso. Exibe todas as montagens ou desenhos abertos na memória da peça ou montagem que estiver sendo configurada. Se você marcar uma caixa de seleção, o software atualizará as referências das montagens e desenhos selecionados com as novas peças divididas.
- Locais de arquivos. Abre a caixa de diálogo Locais de arquivos. Você pode atualizar as referências de Local de uso de arquivos de montagem e desenho abertos e sem memória quando as configurações são divididas.
- Atualizar para compatibilidade com o 3DEXPERIENCE Cria arquivos de produto físicos únicos.
- Clique em Salvar.
Todas as configurações são divididas em arquivos separados que estão no mesmo local do arquivo original. Os nomes dos arquivos são <original file name>.<configuration
name>.SLDPRT ou SLDASM. Por exemplo, para uma peça chamada BasePart.SLDPRT que tenha uma configuração de divisão chamada LongHandle, to nome da configuração de divisão é BasePart.LongHandle.SLDPRT.
