В графической области можно выбрать соответствующую комбинацию типа отсечения и порядка отсечения для сложного угла.
Чтобы выбрать выходные данные углов в зависимости от типа обрезки и порядка обрезки, выполните следующие действия.
- Откройте деталь структурной системы.
- В дереве конструирования FeatureManager нажмите правой кнопкой мыши Управление углом и выберите Редактировать элемент
.
- В графической области выберите сложный угол.

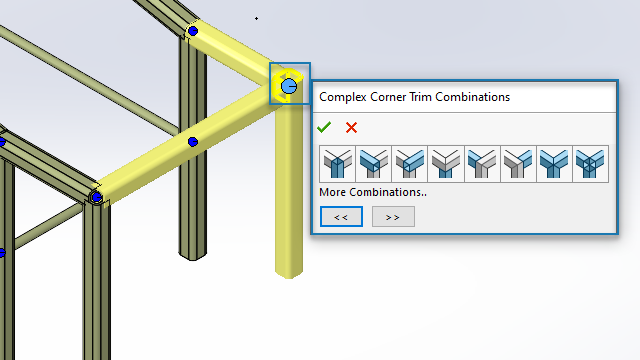

- В диалоговом окне Комбинации сложных углов отсечения выберите параметры для представления выходных данных угла на основе типа отсечения и порядка отсечения.
- Нажмите
или
, чтобы выбрать дополнительные комбинации.
- Нажмите
.
Параметры вывода отображаются в графической области, когда три или более элементов встречаются в одной точке.

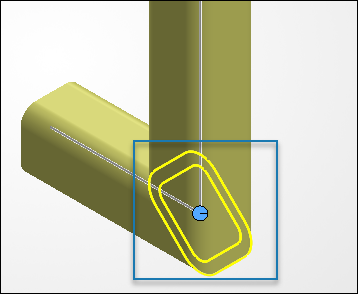

Когда элементы встречаются в точке, желтые границы отображают отсеченную поверхность.
