Pestaña Lista de materiales en Web2

La pestaña Lista de materiales muestra la lista de materiales de los elementos de SOLIDWORKS PDM o de un ensamblaje, dibujo, pieza o pieza de soldadura de SOLIDWORKS.

En el diseño de pantalla grande, la pestaña Lista de materiales está disponible en la vista de detalle del archivo. Los tipos de LDM admitidos son los siguientes:
  • LDM calculadas
  • LDM de piezas soldadas
  • Listas de cortes para piezas soldadas
  • LDM de SOLIDWORKS

Para mostrar la pestaña Lista de materiales, haga lo siguiente:

En el diseño de pantalla grande, haga clic en el nombre del archivo y, a continuación, en la pestaña Lista de materiales.

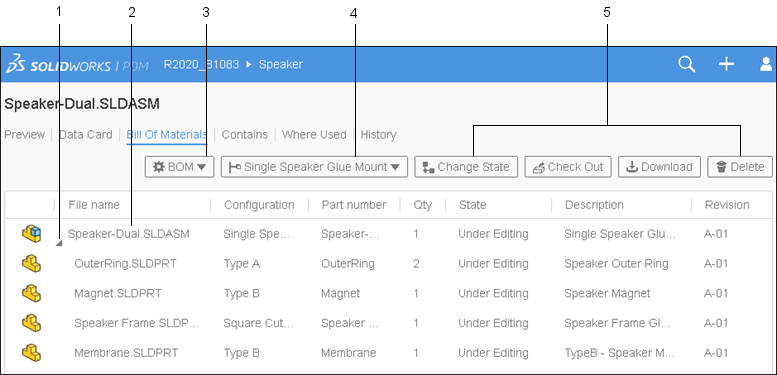

Ficha Lista de materiales

1 Ampliar o contraer Amplía o contrae las listas de materiales indentadas.
2 Vista de tabla

LDM

Muestra el elemento seleccionado para Indentada o Solo nivel superior.
3 Tipos de LDM y opciones Se muestra el nombre de la LDM seleccionada en la parte superior, junto con una lista de otras LDM, así como las opciones, en función de la que se haya seleccionado.
LDM seleccionada Lista de LDM Opción de vista y versión de referencia
LDM LDM calculada, LDM nombrada, LDM de soldadura y Lista de cortes para pieza soldada, LDM de SOLIDWORKS Indentada, Solo piezas, Solo nivel superior, Aplanada, Como fueron creadas, Más reciente
LDM de soldadura o lista de cortes para pieza soldada LDM calculada, LDM de soldadura, Lista de cortes para pieza soldada -
LDM de SOLIDWORKS LDM calculada, LDM de SOLIDWORKS -
4 Configuraciones u hojas Se muestra el nombre de la configuración o de la hoja seleccionada para LDM calculada, lista de cortes para pieza soldada y LDM de soldadura.
5 Acciones Permite seleccionar opciones y realizar acciones en función de los permisos de usuario.
  • Cambiar estado
  • Traer
  • Descarga
  • Eliminar
