Puede utilizar el conector de cable para simular cables, cuerdas o cadenas en un ensamblaje, que actúan como elementos de soporte o realizan operaciones de elevación de carga.
Puede especificar un cable en tensión entre caras de sólidos, aristas de vaciados o vértices (de sólidos o vaciados), o una combinación de vértices a caras, vértices a aristas circulares y aristas circulares a caras.
Los conectores de cable son elementos de solo tensión y transportan fuerzas axiales cuando se someten a cargas de tracción. El conector de cable solo se activa cuando la distancia entre los dos extremos supera su longitud inicial o pretensada, momento en el que el cable desarrolla tensiones de tracción y ayuda a soportar la estructura.
El conector de cable utiliza la formulación de acoplamiento distribuido para conectar un nodo de referencia, que se encuentra en las juntas de los extremos del cable, a un grupo de nodos de acoplamiento de la cara o arista seleccionada. Si selecciona un vértice, el cable se conecta a un grupo de nodos circundantes dentro del área de influencia. El acoplamiento distribuido restringe el movimiento de los nodos de acoplamiento al movimiento de traslación del nodo de referencia.
Después de ejecutar una simulación con conectores de cable, puede enumerar las fuerzas de los conectores, como la fuerza axial y la torsión. La fuerza de corte y el momento flector no son resultados válidos, ya que el cable está diseñado para la tensión y no tiene rigidez de flexión. Los resultados se notifican con respecto al sistema de coordenadas local del cable, que se define desde el primer nodo de referencia al segundo, en función del orden de selección. La fuerza axial puede mostrar un valor positivo o negativo, dependiendo de su dirección con respecto al eje local del conector. Si un cable experimenta cargas de compresión, el cable se afloja y se notifica la fuerza axial como cero.

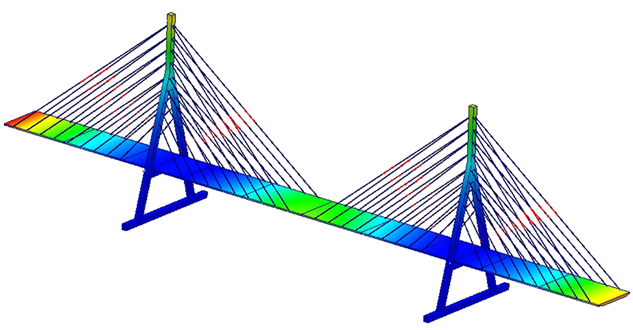

Los resultados de la fuerza del conector de cable se codifican por colores en función de las fuerzas notificadas y la resistencia axial de seguridad definida. Esto le ayuda a evaluar rápidamente si el conector de cable está sobrecargado, dentro de los límites de seguridad o inactivo porque está sometido a compresión.
| Color |
Descripción |
| Verde (dentro de los límites de seguridad) |
La fuerza axial del cable indicada se encuentra dentro de la resistencia axial de seguridad especificada. |
| Rojo (exceso de tensión) |
La fuerza axial del cable indicada supera la resistencia axial de seguridad especificada. |
| Amarillo (inactivo) |
La fuerza axial del cable indicada es cero (el cable está flojo o sometido a compresión). |
El conector de cable es compatible con estudios estáticos lineales y está disponible con SOLIDWORKS Simulation Professional y SOLIDWORKS Simulation Premium.
