您可以透過建立設計研究,為設計執行最佳化或評估特定方案。設計研究為最佳化及評估研究提供了統一的工作流程。您可以在結果視圖標籤中按一下相應的欄,對不同迭代或方案的更新本體及計算結果進行繪圖。
透過設計研究,您可以解決眾多問題,您可以︰
- 使用任何模擬參數或驅動整體變數來定義多個變數。
- 使用感測器來定義多個限制。
- 使用感測器來定義多個目標。
- 在不使用模擬結果的情況下分析模型。例如,您可以將密度與模型尺寸作為變數,將體積作為限制,以此將組合件的質量降至最小。

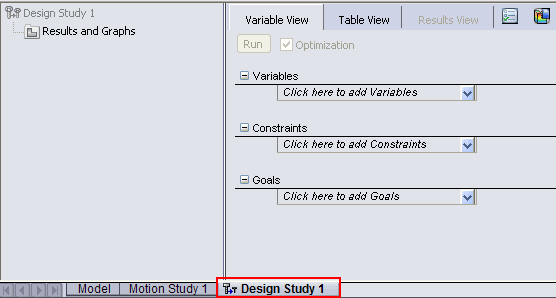

要產生研究,按一下設計研究 (工具工具列)或。一個設計研究標籤即會出現在圖面的底部。
您也可以用右鍵按一下研究標籤,然後選擇產生新的設計研究。
您可以在設計研究中使用不同的感測器,具體取決於您的 SolidWorks 授權以及您執行的是評估研究還是最佳化研究。
