連接器 - 螺栓

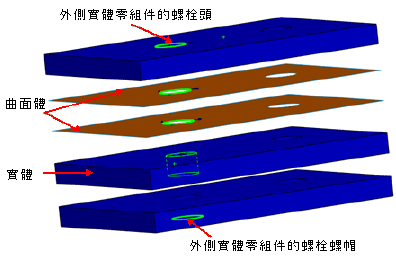

螺栓 可以連接兩個零組件、多個零組件,或是將零組件與地面連接。您可以藉由混合堆疊實體、薄殼及鈑金體來定義螺栓。

類型

螺栓類型

選項

螺帽的標準或柱孔

  • 螺栓頭端鑽孔的環狀邊線 螺栓螺帽鑽孔的環狀邊線 。選擇一邊線以分別定義螺栓頭及螺栓螺帽的位置。

  • 相同的頭端及螺帽直徑。如果螺栓頭及螺帽有相同的直徑則請選擇。

  • 頭端直徑 螺帽直徑 。分別設定螺栓頭及螺栓螺帽的直徑單位及值。根據預設,程式會以栓身直徑乘以1.5 的係數來獲得頭端直徑。

  • 螺栓栓身直徑 。設定栓身的單位及直徑的值。

有螺帽的錐孔

  • 圓錐面 。選擇一圓錐面來定義螺栓頭。

  • 螺栓螺帽鑽孔的環狀邊線 。請參閱先前的描述。

  • 螺帽直徑 螺桿直徑。請參閱先前的描述。根據預設,程式會以栓身直徑乘以1.5 的係數來獲得 螺帽直徑。

標準或柱孔

  • 螺栓頭端鑽孔的環狀邊線 。請參閱先前的描述。

  • 螺紋 。選擇另一個零組件上與螺紋相接觸的孔面。

  • 頭端直徑  螺桿直徑 。請參閱先前的描述。根據預設,程式會以栓身直徑乘以1.5 的係數來獲得頭端直徑。

錐孔螺釘

  • 圓錐面 。請參閱先前的描述。

  • 螺紋 。請參閱先前的描述。

  •  螺栓栓身直徑 。請參閱先前的描述。

基礎螺栓

  • 螺栓頭端鑽孔的環狀邊線 。請參閱先前的描述。

  • 目標基準面 。選擇一平面以塑建虛擬牆壁。您必須定義虛擬牆壁的接觸條件來避免貫穿至基座。

  • 螺帽直徑 螺桿直徑 請參閱先前的描述。根據預設,程式會以栓身直徑乘以1.5 的係數來獲得 螺帽直徑。

螺桿直徑 的值應等於或小於 螺紋的直徑。

靠密合

如果栓身的半徑等於至少任一個零組件的圓柱面半徑則請選取。設為緊靠密合的圓柱面被視為剛性,且與為剛性體與栓身一起變形。緊靠密合螺栓連接器的範例.

栓身接觸面 。選擇與栓身接觸的一或多個圓柱面。如果從同一個零組件上選擇多面,這些面應必須有相同的軸和半徑。

材料

Simulation 的預設會從 SolidWorks 材質資料庫中選擇合金鋼作為螺栓材料。

  • 自訂。定義您自己的材料屬性。設定單位 楊式係數Poisson 、及熱膨脹係數

  • 資料庫。按一下選擇材料來開啟材料對話方塊。

程式不會與所選的資料庫保持連結狀態。如果您編輯資料庫,不會為螺栓反映變更。

  • 包括質量。包括在分析中螺栓的質量

強度資料

  • 已知拉伸應力區域:如果已知拉伸應力區域(螺栓的螺紋區段之最小區域),請選擇此選項。

  • 計算拉伸應力區域:選擇此選項讓程式計算螺栓的拉伸應力區域。

    • 拉伸應力區域:設定螺栓的已知拉伸應力區域。

    • 螺距。輸入英吋或公釐單位的螺紋數。

    • 螺栓強度:設定螺栓的材料強度及其單位。

螺栓有三種常用的強度參數可用來估計螺栓破壞:降伏強度、最大強度及保證強度(降伏強度的 90%)。螺栓材料或等級的降伏強度是最常用的參數,不過使用者應選擇最符合用途的適當強度值。

    • 安全係數:設定安全係數以衡量螺栓是否通過設計檢查。當螺栓的組合負載超過 1/安全係數的比值時,則螺栓設計失敗。按一下這裡以瞭解螺栓的安全檢查。

預載

  • 單位

  • 。已知螺栓上的軸負載時選取此選項。

  • 扭矩 。已知鎖緊螺栓所需的扭矩時選取此選項。

摩擦係數(K) 。程式會使用此係數來計算來自給定扭矩的軸力。

進階選項

  • 螺栓連續。選擇此選項以螺接兩個以上的零組件。如為非線性研究,您可以螺接兩個以上的實體零組件。

:從中間零組件上選擇實體本體的圓柱面或薄殼曲面的環形邊線。如為非線性研究,請從實體本體上選擇圓柱面。

  • 對稱的螺栓。如果一或兩個對稱基準面切穿螺栓,您可以定義一個對稱的螺栓。

參考幾何 。對於 1/2 對稱的螺栓,選擇對稱的基準面或平坦面。

如果您使用對稱的螺栓,請根據所選的對稱類型輸入總預載的 1/2 或 1/4 值,及螺栓質量的 1/2 或 1/4 。同時,在您執行研究之後列出螺栓力時,結果會等於總力的 1/2 或 1/4。

符號設定

  • 編輯色彩。選擇符號的色彩。

  • 符號大小 。設定符號的大小。

  • 顯示預覽:在圖面區域中切換顯示/隱藏螺栓。

注意

  • 適用於靜態及非線性的研究。

  • 螺栓連接器公式是複雜非線性行為的估計。當螺栓是在張力之下時,會提供正確的結果。在螺栓是於壓縮負載的負載方案中,螺栓連接器的軸力可能會不正確。在此種情況下,在預載螺栓力上的下降可能會導致的螺栓的 "鬆動",及螺栓與零組件間接觸的鬆動。在 Simulation 中此行為無法被螺栓連接器公式所找出。對於這些狀況,請建構實際的螺栓,並在螺栓與零組件間定義無貫穿的接觸組。

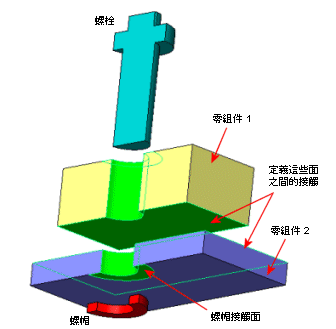

  • 您可能需要定義一接觸條件以避免如所示的干涉:

定義這兩個面之間的接觸條件。您可以定義整體、零組件或局部接觸。

如果面與面之間一開始並未接觸,且在負載過程中不會相互接觸,則無需定義接觸條件。

  • 在靜態研究中對於兩個薄殼曲面之間的無貫穿接觸,有對應的選項可讓您將薄殼厚度納入考量。

  • 連續鑽孔

    • 當您將螺栓加入至連續鑽孔的一個孔中時,軟體可讓螺栓衍生傳遞至連續鑽孔中的其他孔上:

    • 軟體會根據在單獨的資料夾中的連續鑽孔來分組連接器。

    • 對群組中任一螺栓的編輯皆會套用至系列中的所有連接器中。

    • 您可以解散該連續螺栓,並且斷開連結以允許編輯其各自特徵。於包含連續螺栓的資料夾上按右鍵,然後選擇解散連續螺栓

    • 您可以在解散之後重新回復連續連接器。於包含連續螺栓的資料夾上按右鍵,然後選擇重新建立連續螺栓
