Ссылки и значения элементов библиотеки анализов

Когда вы сохраняете деталь или сборку в качестве Библиотеки анализов, программа добавляет папки Ссылки библиотеки и Значения для библиотеки в дерево исследования Simulation.

Библиотечные ссылки

Отображаются ссылки, которые необходимы, чтобы вставить данный элемент. Когда вы определяете нагрузку или крепление и добавляете их в библиотеку, программа создает по меньшей мере один элемент в папке Ссылки Библиотеки. Папка Библиотечные ссылки отображает список всех вариантов выбора, связанных с определением библиотечного элемента нагрузки, крепления или соединения.

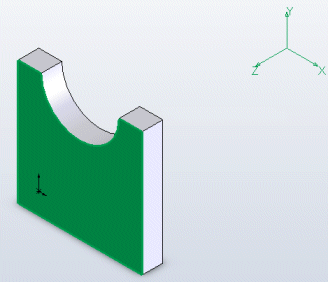

Например, когда определяется нагрузка, крепление или соединение, выбирается объект Нагрузка/Крепление/Соединение, справочная геометрия, чтобы определить направления (если применимо) и предоставляется числовое значение(я) для этой нагрузки, крепления или соединения. Когда вы добавляете элемент в библиотеку, программа создает объект в папке Библиотечные ссылки для каждого выбора, который вы сделали при определении характеристик элемента. Элементы, соответствующие значениям характеристик, создаются в папке Значения для библиотеки, как описано в следующем разделе.

Значения для библиотеки

Папка Значения для библиотеки содержит все значения ввода данных, связанных с определением пункта Нагрузка, Крепление или Соединение, помеченных как библиотечный элемент. Например, когда определяется нагрузка, предоставляются числовые значения составляющих нагрузки. Когда вы помечаете данную нагрузку как элемент библиотеки, числовые значения появятся в папке Значения для библиотеки. Каждое введенное значение будет представлено в виде отдельного объекта в папке Значения для библиотеки. Если не помечено в качестве Внутренних значений (описанных ниже), вы можете изменять любое числовое значение и определять нижний и верхний пределы.

Внутренние значения

Если не требуется, чтобы другие пользователи изменяли значение размера при вставке библиотечного элемента, пометьте размер как Внутренний размер.

Чтобы пометить значения Нагрузки/Крепления в качестве внутренних:

  1. Выберите значение из папки Значения для библиотеки.

  2. Перетащите данное значение в папку Внутренние значения.

Связанные разделы

Добавление элементов библиотеки анализов в документ

Элементы библиотеки анализов

Создание элементов библиотеки анализов

Удаление элементов библиотеки анализов

Редактирование элементов библиотеки анализов
