Палитра видов

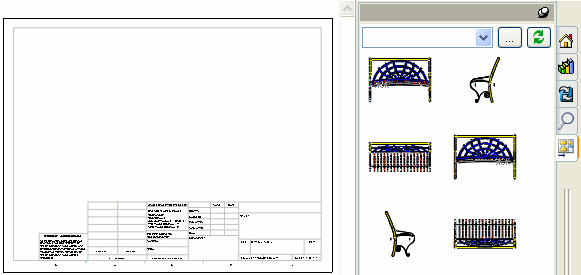

Используйте окно Палитра видов , доступ к которому можно получить с помощью Панели задач, для быстрой вставки одного или нескольких заранее определенных видов в чертеж. В палитре содержатся изображения стандартных видов, видов примечаний и плоских массивов (деталей из листового металла) выбранной модели. Можно перетаскивать виды на лист чертежа для создания чертежного вида. Каждый вид создается в качестве вида модели.

Ориентации видов палитры основываются на восьми стандартных ориентациях (*Спереди, *Справа, *Сверху, *Снизу, *Слева, *Снизу, *Текущий и *Изометрия) и других настроенных пользователем видах в детали или сборке. После размещения вида можно создать его сгиб или проекцию.

При использовании вида он удаляется из палитры.

Палитра видов появляется в следующих случаях:

• Нажатие кнопки Создать чертеж из детали/сборки .

• Переход к документу из окна Палитра видов.

• Выполнение выбора в списке документов в окне Палитра видов.

Палитра видов SolidWorks поддерживает версии AutoCAD® с 2002 до 2008.

Чтобы вставить чертежные виды из окна Палитра видов:

В чертеже, в котором не открыты детали или сборки, выполните следующее.

1. Выберите Панель задач и Палитру видов .

2. Нажмите Обзор в окне Палитра видов.

3. Выберите деталь или сборку, а затем нажмите Открыть.

4. Перетащите вид в графическую область.

   Можно выровнять дополнительные виды по существующим, используя пунктирные справочные линии, которые отображаются между ними, если выбран параметр Авто-запуск проекционного вида.

В чертеже с открытыми деталями или сборками выполните следующие действия.

1. Выберите Панель задач и Палитру видов .

2. Выберите деталь или сборку, которую необходимо вставить, из списка в левом верхнем углу окна Палитра видов.

3. Перетащите вид в графическую область.

   Можно выровнять дополнительные виды по существующим, используя пунктирные справочные линии, которые отображаются между ними, если выбран параметр Авто-запуск проекционного вида.

При удалении вида из чертежа можно повторно вставить вид из окна Палитра видов, нажав кнопку Обновить в верхней части палитры.

Чтобы очистить Палитру видов после удаления видов:

Если Вы удалили все виды из Палитре видов, выберите Очистить все в Палитре видов, чтобы удалить внешние ссылки чертежа.
