Выбор последовательности деталей
Используйте TolAnalyst для создания сборок, начиная с базовой детали. Затем добавляйте по одной детали до тех пор, пока сборка не будет создана. Такой способ добавления деталей напоминает производственный процесс компоновки сборок.
В окне PropertyManager Последовательность сборки задайте последовательность сборки, используемую инструментом TolAnalyst. От порядка сборки деталей зависит взаимосвязь элементов в готовой сборке. Можно провести несколько исследований для определения оптимального порядка сборки и необходимости закрепления деталей.
|

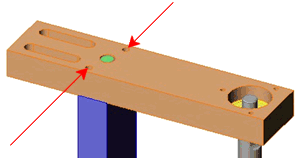

В данной сборке верхняя панель определяет положение и является опорой вала. Верхняя панель крепится с помощью запресованного штифта (выделен зеленым цветом) к базовой детали, имеющей форму буквы L.
Можно провести исследование для определения допуска, необходимого для сохранения выравнивания между отверстиями подшипника. От этого зависит свобода вращения вала |
|
|
|
|
Последовательность сборки: сценарий 1 |
|
“кронштейн в форме буквы L |
|
|
|
|
верхняя панель |
|
|
|
|
штифт |
|
|
|
|
подшипники |
|
|
|
|
вал |
|
При такой последовательности можно определить потенциальное смещение (коаксиальность) отверстий подшипника и обеспечить необходимое выравнивание.
Если допуски, необходимые для рассмотренного выше сценария, окажутся слишком дорогостоящими в производстве, можно выполнить исследование с использованием другой последовательности сборки, при которой верхняя панель будет использоваться для обеспечения опоры только вала.
Последовательность сборки: сценарий 2 |
|
“кронштейн в форме буквы L |
|
|
|
|
нижний подшипник |
|
|
|
|
вал |
|
|
|
|
верхний подшипник |
|
|
|
|
верхняя панель (соединяется непосредственно с валом и подшипником) |
|
|
|
|
штифт |
|
|
|
|
|
В данном исследовании определяется значение выравнивания отверстий для штифта. |
|
Первая последовательность сборки оказалась нерентабельной, второй вариант также является слишком дорогостоящим. Однако полученные результаты можно использовать для определения длины прорези, которую можно использовать вместо отверстия на верхней панели.
