Обзор зеркального отражения компонентов

Одним из способов добавления компонентов является зеркальное отражение компонентов детали или узла сборки. Новые компоненты могут быть копией или зеркально отраженным исполнением первоначальных компонентов.

Перечислим различия между созданием копии и зеркально отраженным исполнением:

Копировать   Зеркально отраженное исполнение
В сборку будет добавлен новый экземпляр первоначального компонента. Новые документы или конфигурации не создаются. Создается новый документ или новая конфигурация.
Скопированный компонент имеет ту же геометрию, что и первоначальный компонент. Изменяется только ориентация компонента.   Скопированный компонент имеет зеркальную геометрию, которая, соответственно, отличается от геометрии первоначального компонента.

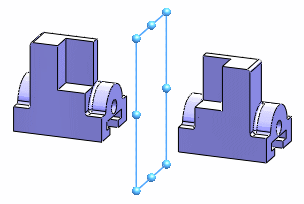

Примеры зеркально отраженных компонентов

В этой сборке был зеркально отражен узел «губка и опора». Зеркально отраженное исполнение создано для опоры так, чтобы губка располагалась с подходящей стороны. Для губки создана копия, поскольку ее геометрия не нуждается в изменении.

Подробнее о зеркальном отражении компонентов

При зеркальном отражении компонентов (создании копий или зеркально отраженных исполнений) верны следующие утверждения.
  • В дерево конструирования FeatureManager добавится элемент ЗеркальныйКомпонент . Он сохраняет положение зеркально отраженных компонентов относительно первоначальных компонентов с учетом плоскости отражения. Для ограничения зеркально отраженных компонентов больше не требуется никаких сопряжений.
  • Можно добавлять сопряжения или перемещать зеркально отраженный компонент, если при этом не нарушается статус сопряжения первоначального компонента.
  • При зеркальном отображении деталей Toolbox разрешается создавать только копии. Зеркально отраженное исполнение в этом случае создавать нельзя.

Зеркально отраженное исполнение

Следующие утверждения верны только при создании зеркально отраженного исполнения.
  • Зеркально отраженное исполнение можно сохранить как новый файл или как производную конфигурацию в файле первоначального компонента.
  • Любые изменения, внесенные в первоначальный компонент, будут применены и к зеркально отраженное исполнению компонента.
  • Свойства пользователя автоматически копируются в новый файл или конфигурацию.
  • Если зеркально отраженное исполнение создано для узла сборки и сохранено в новом файле, то сопряжения первоначального узла сборки будут воссозданы в новом узле сборки. Предупреждаем, что при этом некоторые сопряжения, возможно, не удастся восстановить.
  • Если зеркально отраженный компонент сохранен как производная конфигурация в файле первоначального компонента, то в файле будет создан новый элемент. Этот элемент не имеет внешней ссылки на сборку. Он автоматически гасится в первоначальной (родительской) конфигурации и высвечивается в новой (производной) конфигурации.
