Решение переопределенных эскизов

При выборе параметра Всегда отображать это диалоговое окно при возникновении ошибки отображается PropertyManager SketchXpert, как только 2D или 3D эскиз становится переопределенным. Для существующих переопределенных эскизов нажмите Переопределенный в строке состояния.  Использование SketchXpert:

  • Диагностика. Перебирает и отображает потенциальные решения.

  • Исправить вручную. Отображает все конфликты и позволяет выбрать решения.

SketchXpert отображает:

  • Изображения существующей геометрии, когда решения передвигают геометрию.

  • Размеры и взаимосвязи для удаления в зачеркнутом виде.

Выберите Вид, Взаимосвязи эскиза, чтобы отобразить взаимосвязи эскиза с цветовой кодировкой: Не удается решить объект или Конфликты между объектами.

Чтобы диагносцировать переопределенные эскизы:

  1. В окне PropertyManager в разделе Сообщение выберите Диагностика, чтобы создать потенциальные решения.

  2. В разделе Результаты нажмите или , чтобы просмотреть решения. При выборе каждого решения происходит следующее:

  • Обновление графической области, при котором в ней отображается примененное решение.

  • Взаимосвязи или размеры, которые требуется удалить, отображаются в разделе Дополнительная информация/параметры.

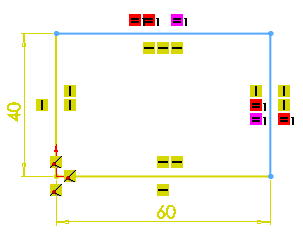

    Пример верных решений

    Удалите горизогтальную взаимосвязь и переместите
    существующую геометрию.

    Удалите вертикальный размер (40) и
    переместите некоторую существующую геометрию.

     Стрелки показывают исходное расположение геометрии.

 Проход по верным решениям

Если раздел  Дополнительная информация/параметры или Противоречивые взаимосвязи/размеры не отображается, нажмите   в PropertyManager. Затем выберите параметр Всегда открывать это диалоговое окно при возникновении ошибки эскиза, чтобы эти элементы всегда отображались.

  1. Нажмите Применить, чтобы применить решение, затем нажмите , чтобы закрыть PropertyManager.

Чтобы вручную исправить переопределенные эскизы:

  1. В окне PropertyManager в разделе Сообщение выберите Исправить вручную.

Все взаимосвязи и размеры эскиза отображаются в разделе Противоречивые взаимосвязи/размеры.

  1. Выберите каждую взаимосвязь или размер, чтобы выделить их в графической области.

    Пример:

    = Равный радиус/длина 1



  2. Нажмите кнопку Удалить.

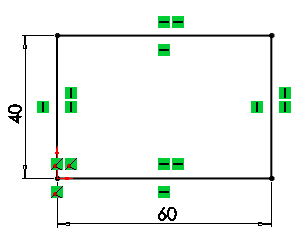

Найдено верное решение

При удалении одного или нескольких элементов в разделе Противоречивые взаимосвязи/размеры нажмите , чтобы отменить каждое действие и заново создать список.

  1. Нажмите .
