Одним из способов добавления компонентов является зеркальное отражение компонентов детали или узла сборки. Новые компоненты могут быть копией или зеркально отраженным исполнением первоначальных компонентов.
Перечислим различия между созданием копии и зеркально отраженным исполнением:
Копировать |
|
Зеркально отраженное исполнение |
В сборку будет добавлен новый экземпляр первоначального компонента. Новые документы или конфигурации не создаются. |
|
Создается новый документ или новая конфигурация. |
Скопированный компонент имеет ту же геометрию, что и первоначальный компонент. Изменяется только ориентация компонента. |
|
Скопированный компонент имеет зеркальную геометрию, которая, соответственно, отличается от геометрии первоначального компонента. |
|
|
|
Примеры зеркально отраженных компонентов

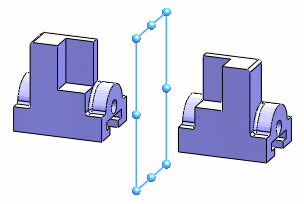

В этой сборке был зеркально отражен узел «губка и опора». Зеркально отраженное исполнение создано для опоры так, чтобы губка располагалась с подходящей стороны. Для губки создана копия, поскольку ее геометрия не нуждается в изменении.
Подробнее о зеркальном отражении компонентов
При зеркальном отражении компонентов (создании копий или зеркально отраженных исполнений) верны следующие утверждения.
- В дерево конструирования FeatureManager добавится элемент ЗеркальныйКомпонент . Он сохраняет положение зеркально отраженных компонентов относительно первоначальных компонентов с учетом плоскости отражения. Для ограничения зеркально отраженных компонентов больше не требуется никаких сопряжений.
- Можно добавлять сопряжения или перемещать зеркально отраженный компонент, если при этом не нарушается статус сопряжения первоначального компонента.
- При зеркальном отображении деталей Toolbox разрешается создавать только копии. Зеркально отраженное исполнение в этом случае создавать нельзя.
Зеркально отраженное исполнение
Следующие утверждения верны только при создании зеркально отраженного исполнения.
- Зеркально отраженное исполнение можно сохранить как новый файл или как производную конфигурацию в файле первоначального компонента.
- Любые изменения, внесенные в первоначальный компонент, будут применены и к зеркально отраженное исполнению компонента.
- Свойства пользователя автоматически копируются в новый файл или конфигурацию.
- Если зеркально отраженное исполнение создано для узла сборки и сохранено в новом файле, то сопряжения первоначального узла сборки будут воссозданы в новом узле сборки. Предупреждаем, что при этом некоторые сопряжения, возможно, не удастся восстановить.
- Если зеркально отраженный компонент сохранен как производная конфигурация в файле первоначального компонента, то в файле будет создан новый элемент. Этот элемент не имеет внешней ссылки на сборку. Он автоматически гасится в первоначальной (родительской) конфигурации и высвечивается в новой (производной) конфигурации.
