Allineamento parallelo/concentrico
In un disegno, si possono allineare le quote lineari, radiali o angolari con spaziatura uniforme. Allineamento parallelo/concentrico viene usato per "impilare" e "spaziare" le quote. Le quote selezionate devono essere dello stesso tipo.
Per allineare e associare quote parallele:
In un disegno, mentre si preme il tasto Ctrl fare clic su due o più quote da allineare. Si vuole anche allineare il gruppo di quote premendo il tasto sinistro del mouse e trascinando un rettangolo intorno alle quote.
-
Fare clic su Allineamento parallelo/concentrico nella barra degli strumenti Allineamento oppure su Strumenti, Quote, Allineamento parallelo/concentrico.
Le quote sono sistemate ad una distanza uniforme tra le frecce. Sono anche associate e, con lo spostamento, la spaziatura rimane.
Allineato parallelo |
Allineato concentrico |
|
|
Per specificare la distanza tra le quote:
fare clic su Strumenti, Opzioni, Proprietà del documento, Quote.
In Distanze di offset, specificare un valore per Dall'ultima quota (B) (la distanza tra le quote).
Fare clic su OK.

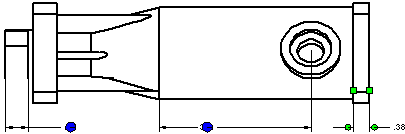

Per evidenziare le quote allineate l'una all'altra:
fare clic con il tasto destro su una quota creata con Allineamento parallelo/concentrico e fare clic su Mostra allineamento.
Le quote allineate sono contrassegnate con puntini blu.
Per rimuovere una quota da un gruppo di quote allineate:
fare clic con il tasto destro su una quota creata con Allineamento parallelo/concentrico e fare clic su Interrompi allineamento.
