SolidWorks FloXpress - Informacje ogólne

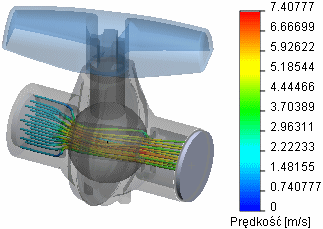

SolidWorks FloXpress jest aplikacją analizy dynamicznej płynów, która oblicza sposób przepływu płynów przez modele części lub złożeń. W oparciu o obliczone pole prędkości można odnaleźć problematyczne obszary w projekcie i udoskonalić je przed rozpoczęciem produkcji części.

Aby uruchomić samouczek SolidWorks FloXpress , należy kliknąć Pomoc, Samouczki SolidWorks, Analiza projektu.

Kreator SolidWorks FloXpress poprowadzi przez następujące etapy:

• Witamy. Dostarcza informacji ogólnych na temat funkcji. Konieczne jest zamknięcie wszystkich otworów naczynia przy użyciu pokryw..

  • Aby utworzyć pokrywy w złożeniach, należy utworzyć nową część w celu całkowitego zakrycia otworów wlotu i wylotu.

  • Aby utworzyć pokrywy w częściach, należy utworzyć operacje bryły całkowicie zakrywające otwory.

Pokrywy muszą stanowić operacje bryły, takie jak np. wyciągnięcie. Powierzchnie nie są prawidłowymi pokrywami.

• Weryfikacja geometrii. SolidWorks FloXpress może obliczać przepływ płynu w pojedynczym wewnętrznym naczyniu modelu. Oprogramowanie weryfikuje geometrię i ostrzega, jeżeli wymóg ten nie jest spełniony.

• Wybór płynu. Określenie płynu przepływającego przez model. Nie można używać różnych płynów jednocześnie.

• Ustawienie granic modelu, które zamykają pojedyncze naczynie wewnętrzne:

  • Ustawienie wlotu przepływu. Wybór ściany, do której zastosowane zostaną wlotowe warunki brzegowe i parametry.

  • Ustawienie wylotu przepływu. Wybór ściany, do której zastosowane zostaną wylotowe warunki brzegowe i parametry.

• Obliczenie modelu. Ustawienie rozdzielczości wyniku i analiza modelu.

• Przejrzenie wyników. Przejrzenie wyników analizy i wygenerowanie raportu.

Porady dotyczące nawigacji w kreatorze

• Aby poruszać się po całym procesie należy klikać i w menedżerach właściwości PropertyManager.

• Kliknięcie w dowolnym menedżerze właściwości PropertyManager powoduje, że SolidWorks FloXpress zamyka analizę i zapisuje dane w modelu. Przy następnym otwarciu tego modelu i uruchomieniu SolidWorks FloXpress nastąpi przywrócenie poprzednich ustawień.

• Naciśnięcie klawisza Esc lub kliknięcie w dowolnym menedżerze właściwości PropertyManager powoduje zamknięcie analizy bez zapisywania danych.

• Po zakończeniu analizy, FloXpress automatycznie zapisuje wyniki w modelu. Przy następnym otwarciu modelu i uruchomieniu FloXpress nastąpi automatyczne otwarcie menedżera właściwości PropertyManager Przeglądaj wyniki.
