RealView
RealView lässt Modelle realitätsgestreu und dynamisch erscheinen, ohne dass sie gerendert werden müssen. Wenn Ihre Grafikkarte RealView-kompatibel ist, ist RealView standardmäßig aktiviert.
Stellen Sie sicher, dass die aktuellen Treiber installiert sind. Einige RealView-kompatible Grafikkarten zeigen u.U. nicht alle Effekte (Eigenschatten und Reflexionen) an. Siehe: www.solidworks.com/pages/services/videocardtesting.html.
RealView Effekte
|
|
RealView aktiviert |
RealView deaktiviert |
|
Erscheinungsbilder |
Realitätsgetreuere Darstellung
Umgebungsreflexionen
Sichtbare Unebenheiten auf der Oberfläche
Bunte Farbeffekte (Autolack) |
Einfache OpenGL Farben und Texturen
Standard-Texturabbildung für Textur-Erscheinungsbilder |
|
Bühnen |
Eigenschatten vom ersten gerichteten Licht
Bodenschatten und -reflexionen |
Einfacher weicher Schatten am Boden
Nicht reflektierende Böden |

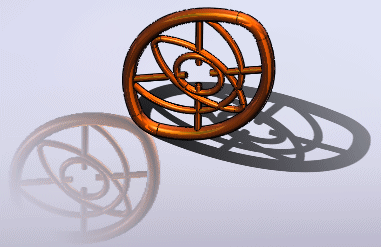

Erscheinungsbilder
Das Erscheinungsbild eines Modells unterscheidet sich von seinen physikalischen Eigenschaften. Sie können z.B. einem Modell die physikalische Eigenschaft von Edelstahl zuweisen aber das Erscheinungsbild eines glänzenden Autolacks hinzufügen.

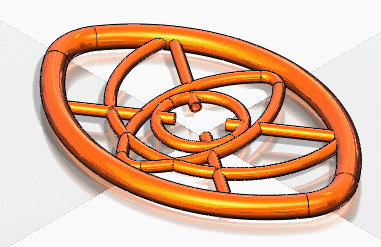

Bühnen
Bühnen wirken sich darauf aus, wie die Erscheinungsbilder aussehen, indem verschiedene Umgebungen angezeigt werden, wie reflektierende Böden, Fotos, die das Modell umgeben, sowie Hintergrundreflexionen.
Die Aktivierung bzw. Deaktivierung von RealView hat keine Auswirkung auf die Systemfarben. Ein Standard-Hintergrundschema oder die Bühen, die Sie hinzufügen, werden immer im Grafikbereich angezeigt.
Übertragungsmodelle verglichen
|
|
SolidWorks 2008 |
SolidWorks 2009 |
|
RealView aktiviert |
RealView deaktiviert |
RealView aktiviert |
RealView deaktiviert |
|
SolidWorks 2007 Farben und Texturen |
Entweder das Standard-Kunststofferscheinungsbild oder das Standard-Texturerscheinungsbild für die assoziierte Farbe oder Textur |
Gleiche Farbe oder Textur wie für SolidWorks 2007 |
Entweder das Standard-Kunststofferscheinungsbild oder das Standard-Texturerscheinungsbild für die assoziierte Farbe oder Textur |
Entweder das Standard-Kunststofferscheinungsbild oder das Standard-Texturerscheinungsbild für die assoziierte Farbe oder Textur |
|
SolidWorks 2007 PhotoWorks Materialien |
Erscheinungsbilder |
Farbe oder Textur, die jenen des Erscheinungsbildes entsprechen |
Erscheinungsbilder |
Erscheinungsbilder |
|
- |
Erscheinungsbilder (neu in SolidWorks 2008) |
Farbe oder Textur, die jenen des Erscheinungsbildes entsprechen |
Erscheinungsbilder |
Erscheinungsbilder |
Verwenden von RealView:
Um RealView ein- und auszuschalten, klicken Sie auf RealView Graphics
(Ansichts-Symbolleiste).
