管理員窗格
SolidWorks 視窗左邊的窗格管理零件及組合件的設計、工程圖圖頁、屬性、模型組態、及搭配廠商的應用程式。 CommandManager 提供對 SolidWorks 工具的存取。
FeatureManager®(特徵管理員)樹狀結構
特徵的名稱依產生的順序由上到下顯示在 FeatureManager(特徵管理員)中(除非您重新調整順序)。 (特徵可被視為零件的零組件)。
組合件的 FeatureManager(特徵管理員)顯示零組件(零件或次組合件及它們的特徵)、一個結合資料夾、及組合件特徵。
工程圖的 FeatureManager(特徵管理員)包含每個圖頁的圖示。 在每個圖頁之下是圖頁格式及每個視圖的圖示。 在每個視圖之下是屬於該視圖的零件及組合件。
|
|

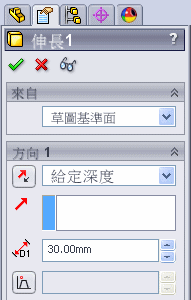

PropertyManager
在 SolidWorks 中大部分的草圖、特徵、及工程圖工具會在左窗格開啟 PropertyManager。 PropertyManager 顯示圖元或特徵的屬性,所以您可以指定屬性而無需讓對話方塊遮住圖面。
|
|

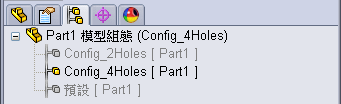

ConfigurationManager
ConfigurationManager 是產生、選擇、及檢視零件及組合件多重模型組態的方法。
|
|
DimXpertManager
DimXpertManager 列出由 bsp;零件的 DimXpert 所定義的公差特徵。 它同時顯示您用來插入尺寸及公差到零件中的 DimXpert 工具。 您可以輸入這些尺寸及公差到工程圖中。
|
|
DisplayManager
DisplayManager 列出及提供對套用至目前模型外觀、移畫印花、全景、光源、及攝影機的編輯存取。 當附加了 PhotoView 360 時,DisplayManager 提供對 PhotoView 選項 的存取。
|
|
管理員的顯示
您可以按一下 SolidWorks 視窗左側窗格上方的標籤,來在 FeatureManager(特徵管理員)、PropertyManager、ConfigurationManager、及 DisplayManager 間切換。
您可以分割窗格,並顯示多個管理員或一個管理員的多個副本。
當您在 PropertyManager 中時,您可以按一下來同時檢視快顯 FeatureManager(特徵管理員)。
|
|
