Palette de cotes

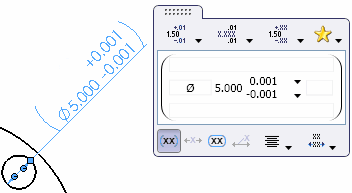

La palette de cote apparaît lorsque vous insérez ou sélectionnez une cote; il est vous ainsi facile de modifier les propriétés et le formatage de la cote en question. Vous pouvez utiliser la palette pour modifier la tolérance, la précision, le style, le texte et les autres options de formatage sans aller au PropertyManager.

Si vous sélectionnez plusieurs cotes, vous leur appliquez les propriétés et le formatage que vous avez définis dans la palette.

Pour afficher la palette de cotes, insérez ou sélectionnez une cote dans une mise en plan.

Lorsque vous insérez ou sélectionnez une ou plusieurs cotes, un bouton de substitution apparaît en haut à droite du pointeur. Si vous placez le pointeur sur le bouton, la palette de cotes s'affiche. Cliquez n'importe où dans la palette pour l'épingler. La palette de cotes disparaît si le pointeur sort de la zone graphique ou que vous désélectionnez la cote de toute autre façon (en cliquant dans la zone graphique, par exemple). La palette de cotes est une barre d'outils contextuelle qui peut être désactivée.

Type de tolérance

Faites votre sélection dans la liste. Les sélections disponibles dépendent du type de cote.

Précision des unités

Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.

Tolérance/Précision

Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après le signe décimal.

Style

Sélectionnez un des paramètres de mise en forme appliqués aux autres cotes de la mise en plan, ce qui vous permet de gagner du temps. Pour définir des styles, voir Style.
Ajouter une parenthèse
Centrer la cote

Lorsque vous faites glisser un texte de cote entre les lignes de rappel, il est automatique attiré vers le centre.
Cote de contrôle
Texte décalé
Justification horizontale
Justification verticale
