図面内のパンチ テーブルに対してプロパティを指定します。
この PropertyManager を開くには、フラット パターン図面ビューで、パンチ テーブル (テーブル ツールバー)、またはをクリックします。
テーブル テンプレート

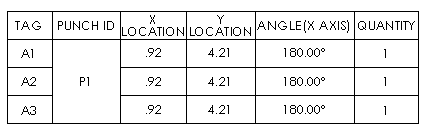

パンチ テーブルのテーブル テンプレートを開く(Open table template for Punch Table) をクリックし、標準またはユーザー定義のテンプレート(template)を選択します。 このオプションはテーブルを挿入する場合のみ使用できます。 ソフトウェア付属のパンチ テーブル テンプレートでは、デフォルトのフォーマットに列を追加します。 これらは
install_dir\lang\japanese に格納されています。 標準テンプレート(punchtable-standard.sldpuntbt)では、タグ、X 位置、Y 位置、パンチ ID(Punch ID)、数量、および角度列を作成します。
テーブル位置
テーブルの固定コーナーによって、テーブルに新しい列や行が追加される方向がコントロールされます。
アルファベット/数字のコントロール (Alpha/Numerical Control)
パンチ テーブルのタグ シーケンス(アルファベットか数字)を選択します。
A, B, C |
パンチのタグ シーケンスをアルファベットで定義します。 |
|
1, 2, 3 |
パンチのタグ シーケンスを数値で定義します。 |
|
開始 |
最初のタグを設定します。 |
|
データム
テーブルを挿入する際、原点(Origin)が指定可能になるため、頂点を選択します。 原点を X 軸と Y 軸で定義するには、X 軸方向の参照(X Axis Direction Reference)をクリックし、グラフィックス領域で平行なモデル エッジを選択します。続いて Y 軸方向の参照(Y Axis Direction Reference)を選択し、グラフィックス領域で垂直なモデル エッジを選択します。
テーブルが作成されたあと、データム基準をもう一つの位置へドラッグできます。または、データム定義を編集できます。テーブルで、位置を表す値が更新されます。
フィーチャー
個々のエッジ、面、またはフィーチャーを選択してすべてのパンチ フィーチャーを含めます。
スキーム (Scheme)
- 同じタグを組み合わせる
- 同じパンチ ID を持つ部品を選択して、1 行に組み合わせます。
- 同タイプを組み合わせる
- 同じタグを組み合わせる(Combine same tags)を選択解除すると、使用可能になります。 同じパンチ ID を持つパンチ フィーチャーのセルをマージします。 位置の値を表す列は保持されます。
パンチ位置の小数位数(Punch Location Precision)
パンチ フィーチャーの位置を表す値の、有効数字の数を指定します。
境界
- ドキュメント設定を使用(Use document settings)
- ドキュメント プロパティ - 一般テーブル(Document Properties - General Tables)のオプション設定を使用します。
|
外枠 |
テーブルの外枠の線の太さを設定します。 |
|
境界線 |
テーブル枠内の境界線の太さを設定します。 |
代替単位
代替単位(Dual Dimensions)を選択し、寸法を 2 単位で表示します。
- 単位表示
- 単位が表示されます。
レイヤー(Layer)
|
レイヤー |
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。 |
