部品表のドキュメント レベルのドラフト設定を指定できます。
このページを開くには、図面かアセンブリ部品表を開いて次をクリックします:
オプション (標準ツールバー)をクリック、あるいはドキュメント プロパティ(Document Properties)を選択し、 を選びます。
全体的な設計規格(Overall drafting standard)
全体的な設計規格
|
選択設計規格(Drafting Standard)ページの設定から継承します。 |
ゼロ個数の表示
破線 |
I |
コンフィギュレーションにアセンブリ構成部品が無い場合、個数(Quantity)コラムの表示オプションを選択します。 |
ゼロ
|
|
空白 |
|
不明な構成部品
不明な構成部品の行を保持 |

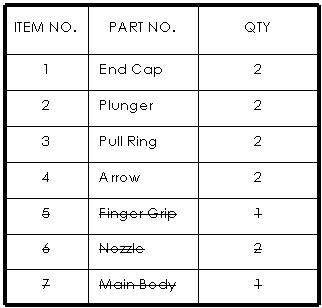

コンフィギュレーションに無いアセンブリ構成部品をリストします。 取り消し線を使用して表示(Display with strikeout text)を選択し、見つからない構成部品に取り消し線を入れます。
|
|
レイヤー
レイヤー
|
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで
規格に従う(Per Standard)を
レイヤー(Layer)(レイヤー ツールバー)で選択する必要があります。
オプション(Options)
先頭のゼロ表示
|
標準 |
全体的な設計規格に従って先頭のゼロが表示されます。 |
表示 |
小数位数の前のゼロが表示されます。 |
削除 |
先頭のゼロは表示されません。
|
|
小数点の後のゼロ表示 |
スマート |
すべてのメートル法表示で、小数点の後に続くゼロは表示されません。(ANSI 基準と ISO 基準に基づきます。) |
標準 |
ASME Y14.5M-1994 規格に従って小数点の後のゼロ表示を表示します。 |
表示 |
単位(Units)で指定した小数位数に従って後に続くゼロが表示されます。 |
削除 |
後に続くゼロは表示されません。
|
|
コンフィギュレーション名の隣に個数を追加しない |
削除するアイテムを選択します:
個数 をコンフィギュレーション列から選択します。
このオプションは、部品表を挿入する前に選択する必要があります。 部品表を挿入した後にこのオプションを選択しても、効果はありません。
|
テンプレートから個数コラムをコピーしない |
選択し、個数コラム ヘッダーとしてコンフィギュレーション名に /QTY を追加します。 |
トップレベルのみの部品表は1つのコンフィギュレーションに制限 |
選択し、トップレベルのみ として指定されている部品表を1つのコンフィギュレーションに制限します。部品表でコンフィギュレーションを変更した場合、個数コラムのラベルは変更されません。
|
部品表の自動更新 |
選択し、関連アセンブリの構成部品における追加/削除を部品表で更新します。 |
