Создание повернутых элементов «Переместить грань»

  1. Откройте модель и выберите грань, которую нужно повернуть.



  2. Выберите Переместить грань (Прямое редактирование вкладка CommandManager).

  3. Нажмите кнопку Спереди (панель инструментов «Стандартные виды»).

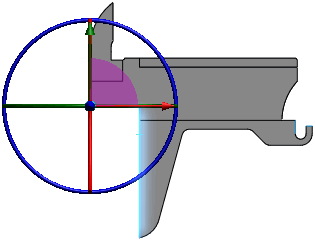

  4. Переместите синее кольцо манипулятора системы координат, чтобы повернуть грань.



    В окне PropertyManager выберите значение Повернуть для параметра Переместить грань. Отобразится транспортир, с помощью которого можно точно задать угол поворота грани. Появится предварительное изображение повернутой грани.

  5. Нажмите .



    Видео: Создание повернутых элементов "Переместить грань"
