Agregar una operación de biblioteca a una pieza
Se puede agregar una operación de biblioteca a una pieza arrastrando la operación de biblioteca desde la Biblioteca de diseño hasta la pieza.
También se puede arrastrar una operación de biblioteca y colocarla en un plano.
Para agregar una operación de biblioteca a una pieza:
-
Con la pieza de destino abierta, haga clic en la pestaña Biblioteca de diseño en el Panel de tareas.
-
Seleccione la carpeta Biblioteca de diseño .
-
Examine para ubicar la operación de biblioteca que desee colocar.
-
Seleccione la operación de biblioteca en el panel inferior y arrástrela hasta la cara de la pieza o del plano.
-
En el PropertyManager, en Configuraciones:
Después de seleccionar la configuración, el PropertyManager se ajusta en función de si la operación de biblioteca incluye referencias.
Referencias
|
Ubicación
|
Si la pieza de biblioteca incluye referencias, se visualiza lo siguiente:
-

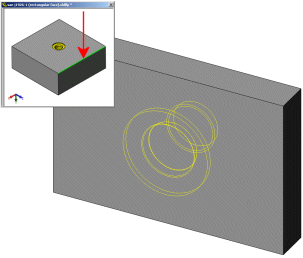

Zona de gráficos. Una ventana de vista preliminar que resalta la primera referencia a seleccionar.
-
PropertyManager. El grupo Referencias que lista las referencias que se requieren para insertar y ubicar la operación de biblioteca.
|
Si la operación de biblioteca no incluye referencias, coloque la operación de biblioteca agregando:
|
|
|
-
Seleccione cada una de las aristas (u otras entidades de croquis, como planos) de la pieza que se correspondan con las aristas u otras entidades resaltadas en la ventana de vista preliminar.
Esto coloca la operación de biblioteca.
|
-
Haga clic en Editar croquis.
|
|
|
-
En Cotas de ubicación, haga clic en Valor para editar las cotas y volver a colocar la operación de biblioteca.
|
-
Acote o agregue relaciones al croquis de la operación de biblioteca con respecto al modelo para colocar la operación de biblioteca.
|
|
|
-
En Cotas de tamaño, seleccione Sobrescribir valores de cota para crear una configuración personalizada.
En Configuraciones, se resalta Configuración personalizada.
Si seleccionó Vincular a pieza de biblioteca en Configuraciones, se le pide que desactive la opción si desea especificar cotas personalizadas en esta instancia.
-
Haga clic en Valor para editar las cotas de esta pieza de biblioteca.
-
Haga clic en .
|
-
Haga clic en Finalizar en el cuadro de diálogo.
|
|
|
No puede agregar una operación de biblioteca a un ensamblaje. Sin embargo, mientras edita una pieza en el contexto de un ensamblaje, puede agregar una operación de biblioteca a la pieza.
