Selección de vista de sección
Puede seleccionar las caras, aristas y vértices creadas por una vista de sección de una pieza o un ensamblaje.
No es posible abrir un croquis en una cara de vista de sección.
Medir y propiedades de sección
-

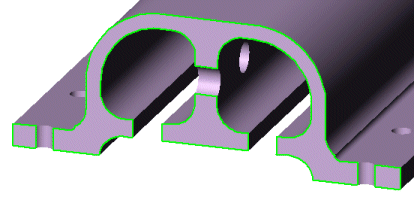

Seleccione una cara en el plano de sección para calcular sus propiedades de sección. Seleccione las aristas o vértices para medir.
-
Seleccione caras truncadas para medir longitudes o para calcular propiedades de sección. Las caras truncadas son caras cortadas por el plano de sección.
|

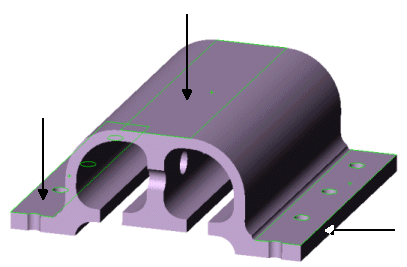

Caras truncadas
|
Convertir entidades
Para funciones distintas de Medir y Propiedades de sección, las caras truncadas se comportan como si no estuvieran truncadas. Por ejemplo, si abre un croquis en una cara truncada y convierte las aristas, se convierten las aristas de la cara completa.
|

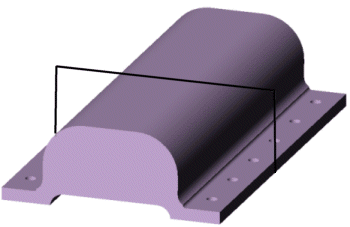

Se convierte la cara completa
|
