Conversión de una pieza sólida en una pieza de chapa metálica

El comando Convertir en chapa metálica le permite especificar el espesor, los pliegues y las rasgaduras necesarias para convertir una pieza sólida en una pieza de chapa metálica.

1. Cree la pieza sólida.



2. Haga clic en Convertir en chapa metálica (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Convertir en chapa metálica .
3. En el PropertyManager, en Calibres de chapa metálica, configure las opciones si desea utiliza una tabla de calibres:
   1. Elija Utilizar tabla de calibres.
   2. En Seleccionar tabla , seleccione una tabla para utilizar o haga clic en Examinar para buscar una.
4. En Parámetros de chapa metálica:
   1. Seleccione una cara como la cara fija para la pieza de chapa metálica.
   2. Establezca el espesor de la chapa y el radio de pliegue predeterminado.
   3. Seleccione Conservar sólido si quiere conservar el sólido para utilizarlo en otra operación de Convertir en chapa metálica. Si esta opción está desactivada, la operación Convertir en chapa metálica consumirá el sólido.
5. En Aristas de pliegue, seleccione las aristas del modelo que formarán los pliegues.
   Cambie el estilo de visualización a Líneas ocultas visibles para facilitar la selección de aristas.

   Las rasgaduras requeridas se seleccionan automáticamente y se incluyen en Se encontraron aristas para rasgar.

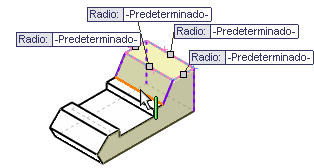

   En la zona de gráficos, las anotaciones se asocian a las aristas de pliegue y rasgadura si seleccionó Mostrar anotaciones en el PropertyManager. Puede utilizar las anotaciones para cambiar los radios de pliegue y las separaciones de rasgadura.



   Puede restaurar el valor predeterminado haciendo clic con el botón derecho del ratón en la arista de pliegue o de rasgadura y seleccionando Restaurar valor predeterminado.

6. En Valores predeterminados de esquina, defina las opciones de rasgadura. Para reemplazar estos valores predeterminados definiendo opciones para rasgaduras individuales:
   1. En Se encontraron aristas para rasgar, elija Mostrar anotaciones.
   2. En la zona de gráficos, haga clic en Predeterminado en la anotación de separación.



   3. En la ventana emergente, configure las opciones de rasgadura.
   4. Haga clic con el botón derecho del ratón en la zona de gráficos y haga clic en Aceptar .
7. En Fibra neutra de pliegue personalizado, defina un Tipo de fibra neutra de pliegue y un valor.
8. Para agregar cortes de desahogo para los pliegues insertados, en Desahogo automático, seleccione el tipo de corte de desahogo: Rectangular, Rasgado o Semicilíndrico.

   Los desahogos Rasgados son del tamaño mínimo necesario para insertar el pliegue.

   Si se selecciona Rectangular o Semicilíndrico, especifique una Relación de desahogo.

9. Haga clic en .

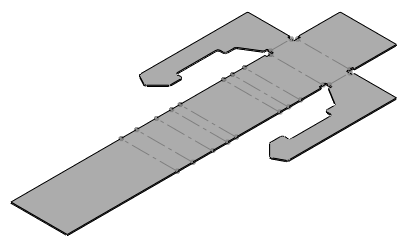

10. Haga clic en Aplanar (barra de herramientas Chapa metálica) para aplanar la pieza utilizando los pliegues y las rasgaduras especificadas.
