Задайте свойства таблиц выштамповки на чертежах.
Чтобы открыть этот PropertyManager Таблицы выштамповки, нажмите Таблица выштамповки (панель инструментов "Таблица") или .
Шаблон таблицы
Щелкните элемент Открыть шаблон таблицы выштамповки , чтобы выбрать стандартный или пользовательский шаблон. Это параметр доступен только во время вставки таблицы. Шаблоны таблиц выштамповки, поставляемые с программным обеспечением, добавляют столбцы к формату по умолчанию. Они расположены по следующему пути:
каталог_установки\lang\english. Стандартный шаблон (punchtable-standard.sldpuntbt) создает столбцы Метка, Положение X, Положение Y, Идентификатор выштамповки, Количество и Угол.
Расположение таблицы
Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.
Буквенно-цифровое управление
Для обозначения порядка меток таблицы выштамповки выберите буквы или цифры.
A, B, C |
Задает буквенное обозначение порядка меток выштамповок. |
|
1, 2, 3 |
Задает числовое обозначение порядка меток выштамповок. |
|
Начать с |
Задает первую метку. |
|
База
Во время вставки параметр Исходная точка готов для выбора вершины. Чтобы определить исходную точку на осях X и Y, нажмите Ось X для направления и выберите горизонтальную кромку модели в графической области, затем нажмите Ось Y для направления и выберите вертикальную кромку модели.
После создания таблицы можно перетащить исходные данные в другое местоположение или можно отредактировать определение данных. Значения положения в таблице будут обновлены.
Элементы
Выберите отдельные кромки, грани или элементы, чтобы включить их в элементы выштамповки.
Схема

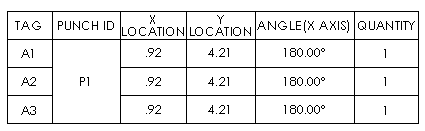

- Объединить одинаковые метки
- Выберите, чтобы объединить объекты с одинаковыми идентификаторами выштамповок в одной строке.
- Объединить одинаковые типы
- Параметр доступен, только если снят флажок Объединить одинаковые метки. Объединяет ячейки для элементов выштамповки с одинаковыми идентификаторами выштамповок. Столбцы со значениями положения остаются.
Точность расположения выштамповки
Укажите число значимых знаков для значений положения элементов выштамповки.
Граница
- Использовать настройки документа
- Использует настройки, указанные в Свойствах документа - Общих таблицах.
|
Граница рамки |
Выбор толщины линии внешней границы таблицы. |
|
Граница сетки |
Выбор толщины линий внутренней сетки таблицы. |
Двойные размеры
Выберите Двойные размеры, чтобы размеры отображались с использованием двойных единиц.
- Отобразить единицы измерения
- Выберите, чтобы отображать единицы измерения.
Слой
|
Слой |
В чертежах с именованными слоями выберите нужный слой. |
