Страница Отверстие под крепеж позволяет настроить стандарты, отверстия и типы отверстий под крепеж. Каждому типу стандартного отверстия может быть назначен автокрепеж. Для упрощения настройки конфигурации выбирайте стандарты отверстий только для используемого вами оборудования.
Для доступа к странице
Отверстие под крепеж выполните следующие действия:
-
В Windows выберите .
- Выберите 1 - Отверстие под крепеж..
Стандарты можно просматривать с помощью левой панели или путем нажатия на папки в правой панели. На правой панели можно выбрать или отменить выбор элементов.
При первом использовании этой страницы на правой панели отображается совет. Нажмите совет, чтобы он отобразился на правой панели.
Левая панель

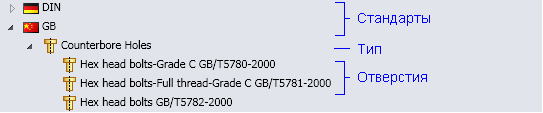

На левой панели раздела Стандарты отверстий под крепеж отображаются следующие стандарты, категории и типы:
Правая панель
Чтобы отменить элемент, снимите флажок. Если снять флажок элемента, он будет отключен и на левой, и на правой панели до тех пор, пока не будет выбран снова.
Чтобы открыть стандарт, категорию или тип, выберите папку в правой панели. Нажмите Вверх
для перехода на один уровень выше.
Для создания копии стандарта отверстия нажмите Копировать стандарт
Для удаления выбранных пользовательских стандартов нажмите
.
Стандартные свойства
Нажмите имя стандартного свойства и выберите или удалите значения в списке справа.
| |
Свойства отверстия |
Список свойств зависит от типа отверстия. Общие свойства включают размеры (такие как Размеры) и Данные резьбы. Выбранные значения свойств определяют общее число конфигураций отверстия. Удалите значения размера и других свойств, чтобы сократить число конфигураций.
|
 |
Общее свойство |
Указывает свойство, общее для всех отверстий в стандарте. |
 |
Добавить новый размер |
Открывает диалоговое окно Добавить новый размер, в котором можно добавить новый размер отверстия или новые данные резьбы в список свойств конфигурации. |
Автокрепежи
| |
Автокрепеж |
Отображается автокрепеж, назначенный выбранному стандарту отверстия под крепеж. |
| |
Переназначение |
Позволяет повторно назначить автокрепеж для стандартных отверстий под крепеж. |
