您可以為輔助視圖標示指定文件層級的草稿設定。
要開啟此頁面,請開啟工程圖,按一下選項 (「標準」工具列),選擇文件屬性標籤,再選擇。

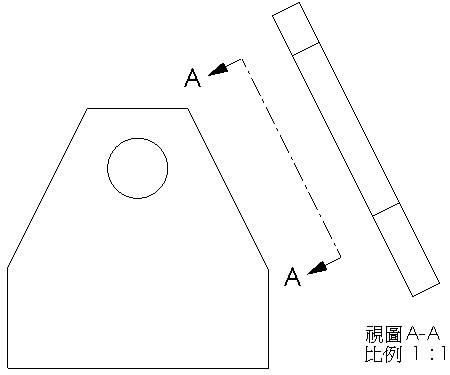

視圖標示文字的範例
標示選項
根據標準 |
選取此選項以滿足基本標準。 清除此選項以修改視圖標示參數:
- 名稱。 選擇要顯示在視圖標示中的標題,或自行輸入標題。
- 標示。 選擇標示的字母相對應於出現在父視圖標示中的標示方式。
- 比例。 選擇比例的標示,或自行輸入標示。
- 分隔字元。 選擇比例顯示選項:
- 要以分隔字元分隔的兩個數字來呈現比例,請選擇:
- 要以兩個數字的比率呈現比例,同時後面接著 X,請選擇 # X。
- 要隱藏比例,請選擇 <無>。
- 標示顯示選項:
- 堆疊。 顯示名稱與標示堆疊在比例頂端的視圖標示。
- 成行。 在同一行上顯示名稱和標示。
|
於視圖上方顯示標示 |
選取此選項以顯示視圖上方的標示。 |
