您可以為剖面視圖標示指定文件層級的草稿設定。
要開啟此頁面,請開啟工程圖,按一下選項 (「標準」工具列),選擇文件屬性標籤,再選擇。
基本剖面視圖標準
基本剖面視圖標準
|
選擇一種標準:
- ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|

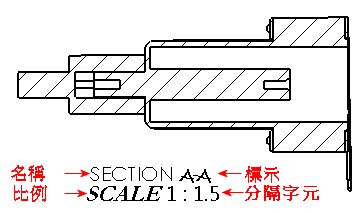

標示選項
根據標準
|
選取此選項以滿足基本標準。 清除此選項以修改視圖標示參數:
名稱 |
選擇要顯示在視圖標示中的標題,或自行輸入標題。 |
字型 |
設定視圖標示中的標題字型。 |
標籤 |
設定對應於父視圖上之標示的字母外觀。 |
字型 |
設定視圖標示中的標示字型。 |
比例 |
選擇比例的標示,或自行輸入標示。 |
字型 |
設定視圖標示中的比例字型。 |
分隔字元 |
設定比例顯示選項:
-
要以分隔字元分隔兩個數字來顯示比例,請選擇:
-
要以兩個數字的比率顯示比例,同時後面接著 X,請選擇 # X。
-
要隱藏比例,請選擇<無>。
|
字型 |
設定視圖標示中的分隔字元字型。 |
堆疊 |
以堆疊在比例頂端的名稱及標示顯示視圖標示。 |
|
|
成行 |
在同一行上顯示名稱和標示。 |
|
|
|
於視圖上方顯示標示
|
於視圖上方顯示標示。 |
圖層
圖層
|
選取一個圖層。 您必須先為工程圖產生圖層,然後才能選擇它們作為文件屬性。
|
視圖標示文件圖層設定會取代視圖標示線條樣式設定。
剖面/視圖大小
以剖面視圖箭頭字母高度縮放
|
選取此選項可將剖面視圖的箭頭大小自動設定成為剖面視圖字母高度(如果剖面視圖箭頭並未遵循剖面箭頭文字字型)。
清除此選取以修改箭頭尺寸。
|
樣式
|
設定剖面視角的箭頭類型。
可在尺寸的箭頭類型之外單獨設定剖面視角的箭頭類型。
|
半剖面
標準顯示
|
顯示兩個箭頭。 |
|
替代顯示
|
顯示一個箭頭。 |
|
一般顯示
隱藏剖面視圖除料線肩部。
|
所選的 (肩部已隱藏)
|
|
清除 (肩部已顯示)
|
|
