Designová studie slouží k provedení optimalizace nebo k vyhodnocení specifických scénářů návrhu. Designová studie nabízí jednotný pracovní postup pro optimalizační i vyhodnocovací studie. Umožňuje vytvořit obrázek aktualizovaných těl a vypočtených výsledků pro různé iterace nebo scénáře klepnutím na jejich sloupce na záložce Zobrazení výsledků.
Pomocí designové studie lze vyřešit celou řadu potíží. Máte následující možnosti:
- Definovat několik proměnných použitím libovolného parametru simulace nebo řídicí globální proměnné.
- Pomocí čidel definujte několik omezení.
- Pomocí čidel definujte několik cílů.
- Analyzovat modely bez výsledků simulace. Můžete například minimalizovat hmotu určité sestavy pomocí proměnných, hustoty a kót modelu a omezení objemu.
- Vyhodnotit volby konstrukce definováním parametru, který nastaví pro těla použití různých materiálů jako proměnnou.

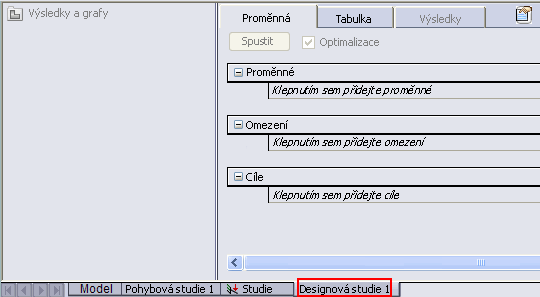

Studii vytvoříte klepnutím na možnost Designová studie (panel nástrojů Nástroje) nebo na . Záložka Designová studie se objeví v dolní části grafické oblasti.
Můžete také klepnout pravým tlačítkem na záložku studie a vybrat Vytvořit novou designovou studii.
Různá čidla jsou k dispozici pro použití v designových studiích podle vaší licence a podle toho, jestli jste spustili Zkušební studii a Optimalizační studii.
