Po použití Průvodce plošným modelováním můžete odkazovat na vrcholy sítě a skicovat přímo na síť. Potom pomocí těchto skic vytvoříte plochy a objemový model. Návrháři spotřebního zboží by měli používat tento způsob pro složité tvary. Metoda přímého odkazování sítě je jednodušší a přesnější než Průvodce plošným modelováním.
Použití přímého odkazování sítě:
- Otevřete soubor sítě a připravte síť pomocí Průvodce přípravou sítě.
- Na síti naznačte body splajnu, které se zachytí za vrcholy sítě.
V tomto příkladě otevřete síť složité ruční řídící páky.
|
Skica |
Síť |

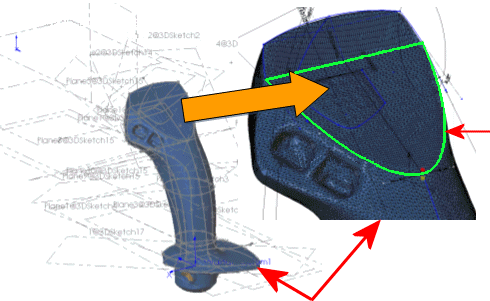

- Dokončete skici odkazováním na klíčové oblasti návrhu sítě. Tady je příklad splajnů skici, které zachycují záměr návrhu.
- Pomocí těchto skic vytvořte plochy.
- Použijte plošné nástroje (jako například Doplnění, Ořezání a Prodloužení) a ořízněte nechtěné plochy. Poté sešijte plochy a přidáním tloušťky vytvořte objemový model. Podle potřeby použijte zaoblení k dokončení objemového modelu.
