Kosmetické závity popisují atributy specifické díry, takže nemusíte do modelu přidávat závity. Kosmetický závit představuje vnitřní průměr závitu výstupku nebo vnější průměr závitu díry a může obsahovat i popis díry ve výkresech.
Vlastnosti kosmetického závitu zahrnují:
- Závity můžete znázornit v dílu, sestavě nebo výkresu a můžete k nim připojit poznámku s popisem závitu ve výkresech. Kosmetické závity můžete přidat i ke kuželovým dírám. Nekončí-li kuželový závit na rovné ploše, je zakřivenou plochou oříznut.
- Kosmetický závit se od ostatních popisů liší tím, že je absorbovaným prvkem toho prvku, k němuž je připojen. Kosmetický závit1
se ve stromu FeatureManager nachází pod prvkem Díra společně se skicami použitými při vytváření dané díry.
- Je-li ukazatel umístěn nad kosmetickým závitem, změní se na
.
-

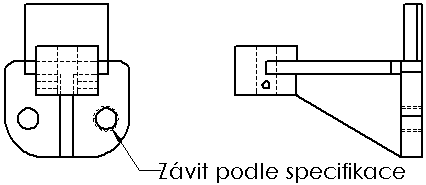

Kosmetické závity se v dokumentech dílů vkládají do pohledů výkresů automaticky. Do dokumentu výkresu se vkládá také popis závitu, pokud se dokument výkresu řídí normou ANSI. (Popisy závitů vložíte ve správci PropertyManager Kosmetický závit, ale zobrazují se pouze v dokumentech výkresu.) Popisy závitů se v normách ISO, JIS a dalších nepoužívají, můžete je však zobrazit pomocí položky Vložit popis v místní nabídce (viz další odstavec). Chcete-li do výkresů vložit kosmetické závity z dokumentů sestavy, klepněte na položku nabídky a poté na možnost Kosmetický závit
.
- Ve výkresech se v místní nabídce objeví Vložit popis. Je-li popis kosmetického závitu v dílu nebo sestavě definován, ale není ve výkresu vidět, můžete si jej právě pomocí této volby zobrazit. Odkazová čára se standardně připojuje k závitu. Popis má podobu poznámky.
- Přidáváte-li kosmetický závit při práci v pohledu výkresu, díl nebo sestava se aktualizuje a prvek Kosmetický závit se v nich objeví.
- Kótovat můžete kruhové kosmetické závity i lineární kótu stran ve výkresech. Kosmetické závity není možné kótovat v dokumentech dílů nebo sestav.
- Viditelnost kosmetických závitů se řídí viditelností rodičovského prvku. Když změníte režim zobrazení, přidáte prvky do seznamu Zobrazit skryté hrany nebo skryjete součást, viditelnost kosmetického závitu se automaticky změní.
- Lze nastavit možnost Vysoce přesné kosmetické závity pro kontrolu všech kosmetických závitů a určení, zda je zobrazit nebo skrýt.
- Na kosmetické závity v poli můžete odkazovat.
- Pro díry s rovným nebo zkoseným závitem můžete přidávat kosmetické závity prostřednictvím Průvodce dírami.
U závitových děr s kosmetickými závity vytvořenými v Průvodci dírami je průměrem díry průměr závitníku. U závitových děr bez kosmetických závitů je průměrem díry vnější průměr závitu.
- Chcete-li nastavit stínované zobrazení kosmetických závitů, klepněte na položku Možnosti
. Na záložce Vlastnosti dokumentu vyberte Detailování. V položce Filtr zobrazení vyberte Stínované kosmetické závity.
