| měnit velikost prvků přetažením geometrie a manipulátorů kót,
|
|
| V případě sestav můžete provádět úpravy součástí uvnitř sestavy nebo upravit skici na úrovni sestavy, prvky sestavy a kóty vazby.
|
Video: Instant3D pro sestavy
|
| Pomocí pravítek na obrazovce můžete provádět přesné měření úprav.
|
|
| vytvářet prvky vysunutí a odebrání z vybraného obrysu či skic,
|
|
| zachytávat ke geometrii pomocí ovladačů pro přetažení,
|
|
| Roviny pohyblivého řezu. Pro zobrazení prvků a manipulaci s nimi lze provádět dynamické řezy geometrie modelu.
|
|
| Upravit vnitřní obrysy skici.
|
Video: Instant3D – Upravit vnitřní obrysy skici
|
| Zrcadlení a pole. Instant3D můžete použít ke změnám zrcadlené geometrie nebo geometrie pole.
Manipulátory dostupné pro vybranou transformovanou geometrii se shodují s manipulátory dostupnými pro odpovídající geometrii zdrojového prvku. Jedná se například o manipulátory boční plochy, manipulátory zaoblení atd.
Když přetáhnete transformovanou geometrii, celý model včetně geometrie zdrojového prvku se aktualizuje.
|
Původní díl se zrcadleným vysunutím
Příklad ukazuje, jak používat manipulátor u zrcadleného prvku ke změně zrcadleného a zdrojového prvku.
Video: Instant3D – Zrcadlení a Pole |

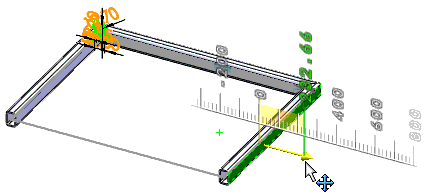

| Instant3D zpracovává svařené díly pro svařování 2D a 3D.
|
|
